Sinupower- špecializovanýVýrobcapresného tepelného potrubia – vyrábaHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťouz medi, hliníka a mosadze, so spojom pomocou odporového zvárania, laserového zvárania alebo tvrdého spájkovania. V automobilových vykurovacích systémoch a zariadeniach HVAC je jadro ohrievača zodpovedné za prenos tepla z chladiacej kvapaliny motora do kabíny. Rúrka je srdcom tejto výmeny tepla. Táto multi-materiálová, multiprocesná schopnosť dáva výrobcom jadier ohrievačov flexibilitu prispôsobiť výber rúrok ich špecifickým konštrukčným požiadavkám: meď pre maximálny tepelný výkon, hliník pre nízku hmotnosť a odolnosť proti korózii alebo mosadz pre vyváženú polohu z hľadiska nákladov a výkonu. Všetky tri materiály sú sformované do splošteného profilu typu B, ktorý maximalizuje povrchovú plochu v rámci kompaktného priestoru vykurovacieho systému vozidla, čo umožňuje efektívny prenos tepla a zároveň minimalizuje fyzickú stopu jadra.
Výber materiálu – tri možnosti, jedno hadicové riešenie
Hliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťousú dostupné v troch materiálových triedach. Výber závisí od cieľových tepelných výkonov jadra vášho ohrievača, hmotnostných obmedzení a nákladových parametrov:
Meď
- Najvyššia tepelná vodivosť
- Najťažší z troch
- Najvyššia cena materiálu
- Dobrá odolnosť proti korózii
- Kompatibilné s odporom, laserom alebo spájkovaním
hliník
- Vysoká tepelná vodivosť
- Najľahší – ~ 30 % hmotnosti medi
- Najnižšie náklady na materiál
- Vynikajúca odolnosť proti korózii
- Kompatibilné s odporom, laserom alebo spájkovaním
Mosadz
- Dobrá tepelná vodivosť
- Stredná hmotnosť
- Mierne náklady na materiál
- Dobrá odolnosť proti korózii
- Kompatibilné s odporom, laserom alebo spájkovaním
Poznámka:Všetky tri materiálové možnosti sa vyrábajú ako sploštené rúrky typu B a možno ich spájať pomocou odporového zvárania, laserového zvárania alebo tvrdého spájkovania, čo vám dáva úplnú slobodu pri výbere kombinácie materiálu a procesu, ktorá vyhovuje vašej existujúcej výrobnej linke.
Spôsoby zvárania – tri procesy, jedna rúra
V závislosti od požiadaviek na materiál a dizajn vyrába SinupowerHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťoupomocou troch techník zvárania – zabezpečenie pevných a nepriepustných spojov naprieč všetkými materiálmi:
Odporové zváranie
- Vysokorýchlostná výroba
- Žiadny výplňový materiál
- Cenovo výhodné pre objem
- Pracuje na meď, hliník, mosadz
- Ideálne pre veľkoobjemovú výrobu vykurovacieho jadra
Laserové zváranie
- Úzka zóna ovplyvnená teplom
- Hlboký prienik zvaru
- Nulový tok alebo plnivo
- Čistý šev bez oxidov
- Ideálne pre aplikácie kritické pri úniku
Spájkovanie
- Kovové spájanie s výplňovou zliatinou
- Vynikajúca pevnosť spoja
- Pracuje na hliníku a mosadzi
- Meď vyžaduje špeciálne tavidlo
- Ideálne pre zložité zostavy jadra
Porovnanie procesu zvárania – ktorá metóda vyhovuje vašej výrobe?
Nižšie uvedená tabuľka porovnáva tri dostupné zváracie procesyHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťoucez kľúčové výberové kritériá:
| Faktor výberu | Odporové zváranie | Laserové zváranie | Spájkovanie |
|---|
| Rýchlosť výroby | Vysoká | Stredná-Vysoká | Mierne |
| Únik integrity | Dobre | Výborne | Výborne |
| Tepelne ovplyvnená zóna | Mierne | Minimálne | Širšie |
| Vyžaduje sa výplňový materiál | Nie | Nie | Áno (zliatina spájky) |
| Kompatibilita medi | ✓ | ✓ | Vyžaduje sa špeciálne tavidlo |
| Kompatibilita s hliníkom | ✓ | ✓ | ✓ |
| Mosadzná kompatibilita | ✓ | ✓ | ✓ |
Schopnosť Sinupower:Rúry typu B vyrábame všetkými tromi spôsobmi zvárania. Môžeme odporučiť optimálny proces na základe vášho výberu materiálu, požiadaviek na tesnosť a objemu výroby.

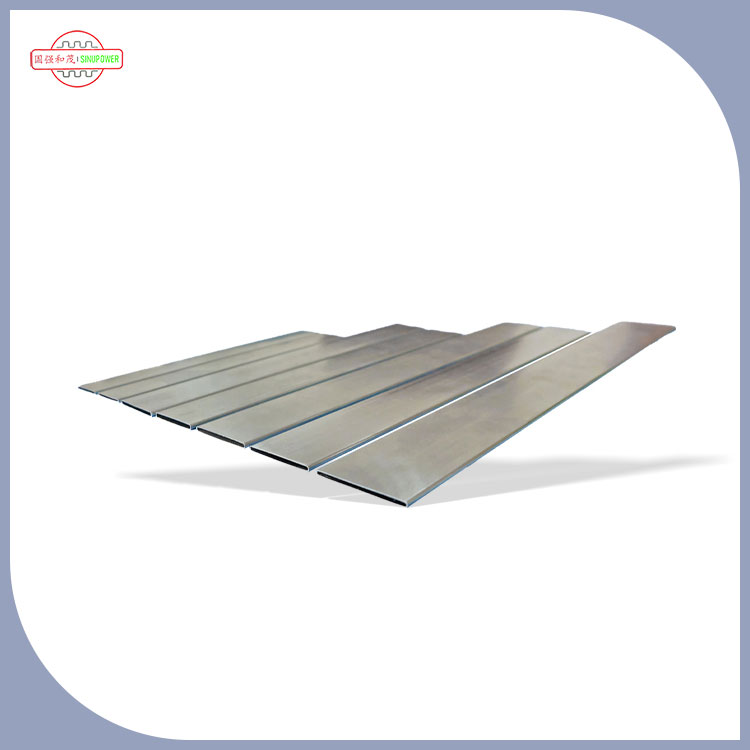

Dizajn typu B – prečo plochý profil?
Hliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťousú tvarované do splošteného alebo oválneho profilu – bežne označovaného ako rúrka typu B v priemysle jadra ohrievača. Tento dizajn nie je ľubovoľný; slúži na tri špecifické inžinierske účely:
Zväčšená plocha povrchu
Sploštenie trubice zväčšuje plochu povrchu dostupnú na prenos tepla v porovnaní s okrúhlou trubicou s rovnakým prierezom – na jednu trubicu sa z chladiacej kvapaliny do vzduchu v kabíne prenáša viac tepla.
Kompaktné balenie
Sploštený profil znižuje výšku každej rúrky, čo umožňuje naskladať viac rúrok v danej hĺbke jadra – maximalizuje prenos tepla v rámci priestorových obmedzení prístrojovej dosky.
Kompatibilita zostavy jadra
Profil typu B vytvára konzistentnú vzdialenosť medzi rúrkami na vkladanie rebier, čo umožňuje automatizované stohovanie jadra a spájkovanie na veľkoobjemových výrobných linkách.
Výrobné kroky – od pásu po hotovú rúrku
VýrobaHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťousleduje štandardizovanú výrobnú postupnosť. Každý krok je kontrolovaný, aby sa zabezpečila konzistentná kvalita pri všetkých kombináciách materiálov a procesov:
Krok 1 – Výber trubice
Vysokokvalitný medený, hliníkový alebo mosadzný pás sa vyberá na základe špecifických požiadaviek a výkonnostných charakteristík jadra ohrievača.
Krok 2 – Sploštenie rúrok
Pás je valcovaný do splošteného alebo oválneho profilu typu B, ktorý zväčšuje povrchovú plochu dostupnú na prenos tepla v jadre ohrievača.
Krok 3 – Zváranie rúr
Sploštený šev rúrky je spojený odporovým zváraním, laserovým zváraním alebo spájkovaním – v závislosti od materiálu a dizajnu – aby sa zabezpečili pevné a nepriepustné spojenia.
Krok 4 – Určenie veľkosti
Rúry sú kalibrované na konečné rozmery pomocou série lisovacích nástrojov, ktoré zabezpečujú konzistentnú šírku, výšku a hrúbku steny počas celého výrobného cyklu.
Krok 5 – Rezanie na dĺžku
Rúry sú presne narezané na dĺžky špecifikované zákazníkom a zbavené otrepov, čím sa zaisťujú štvorcové, čisté konce pripravené na vloženie rebier a pripojenie hlavičky.
Krok 6 – Kontrola kvality
Každá rúrka sa pred balením podrobuje rozmerovej kontrole, testovaniu tesnosti a vizuálnemu overeniu, čím sa zabezpečí, že výrobnú linku opustia len vyhovujúce rúrky.
Integrácia jadra ohrievača – Ako rúrka zapadá do systému
Vyhrievacie jadrá sú základnými komponentmi v automobilových vykurovacích systémoch a HVAC jednotkách, ktoré sú zodpovedné za prenos tepla z chladiacej kvapaliny motora do kabíny, aby ju udržiavali v teple počas chladného počasia. Zvárané rúrky typu B od spoločnosti Sinupower sú hlavným prvkom prenosu tepla v tomto systéme:
Vykurovanie automobilov - Prenáša teplo chladiacej kvapaliny motora do vzduchu v kabíne
- Nevyhnutné pre pohodlie cestujúcich v chladnom počasí
- Kompaktný dizajn typu B sa zmestí do palubnej dosky
Vzduchotechnika HVAC - Vykurovacie, ventilačné a klimatizačné jednotky
- Podobný princíp prenosu tepla pomocou horúcej vody alebo chladiva
- Dostupné v medi, hliníku alebo mosadze podľa špecifikácie
Proces montáže jadra
- Rúry typu B sú uložené paralelne medzi vrstvami vlnitých rebier (hliník alebo meď).
- Konce rúr sú vložené do zberných dosiek alebo zostáv nádrží.
- Celé jadro je spojené mechanickým rozťahovaním, spájkovaním alebo spájkovaním.
- Hotové jadro ohrievača je testované na tesnosť a inštalované v module HVAC.
- Sploštený profil rúrky umožňuje túto efektivitu stohovania a zároveň maximalizuje povrchovú plochu pre prenos tepla.
Kvalita a certifikácie
Systémové certifikácie - IATF 16949:2016- Automobilová kvalita
- ISO 9001:2015– Riadenie kvality
- ISO 14001:2015– Environmentálne
- ISO 45001:2018– Zdravie a bezpečnosť
duševné vlastníctvo - 2 patenty na vynálezy(od roku 2019)
- 15 dizajnových patentov
- 16 patentov úžitkových vzorov
Úplné kópie certifikátov sú k dispozícii na požiadanie.
Partnerstvá a dodávateľský reťazec
Kľúčoví partneri v odvetví:
- Sanhua– komponenty HVAC a tepelného manažmentu
- Danfoss– Riešenia chladenia a vykurovania
- Pankl– Hnacie ústrojenstvo a tepelné systémy
20-25
Dodacia lehota pracovných dní
90+
Typy zariadení a nástrojov
87,76 %
Koncentrácia predaja vo východnej Číne
Balenie:Drevené prepravky s VCI antikoróznym papierom, plastové koncovky, oceľová páska. FOB Shanghai alebo Ningbo; EXW k dispozícii.
Prispôsobenie – zostavené podľa vašej špecifikácie
Sinupower ponúka kompletné služby od návrhu až po dodanie na mieruHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťou. Prispôsobíme sa vašim špecifickým požiadavkám na dizajn jadra ohrievača:
- Materiál:Meď, hliník alebo mosadz – dodávame vami špecifikovanú kvalitu.
- Proces zvárania:Odporové zváranie, laserové zváranie alebo tvrdé spájkovanie – používame metódu, ktorá vyhovuje vašim požiadavkám na kvalitu a objem.
- Rozmery profilu:Šírka, výška, hrúbka steny a dĺžka prispôsobené podľa vašich výkresov.
- Prierez:Typ B (štandardný), okrúhly, v tvare D, oválny alebo obdĺžnikový.
- Závery:Štvorcový rez, skosený, rozšírený, rozšírený alebo drážkovaný.
- Povrchová úprava:Konverzný náter, zinkový, epoxidový, eloxovaný (na materiál).
Časová os vlastného vývoja
- Vstup do dizajnu:Zákazník poskytuje výkresy, preferencie materiálu a procesné požiadavky.
- Preskúmanie uskutočniteľnosti:Inžiniersky tím overuje kombináciu materiálu a procesu.
- Nástroje:Formovacie a zváracie formy vyrábané vo vlastnej réžii – 15–20 pracovných dní.
- Prototyp:Až 100 kusov na zákaznícke testovanie – len náklady na matricu.
- Výroba:K dispozícii je kompletná výroba s PPAP Level 3.
- Doručenie:Plánované prepravy s materiálovými certifikátmi a kontrolnými správami.
Zabezpečenie kvality – overená kontrola procesu
Každá várkaHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťoudodržiava náš rámec kontroly kvality:
- Overenie suroviny:Zloženie zliatiny, hrúbka a kvalita povrchu kontrolovaná na vstupných zvitkoch.
- Priebežné monitorovanie:Priebežne sa sledujú tvarovacie rozmery, kvalita zvaru a teplota žíhania.
- Rozmerová kontrola:Šírka, výška, hrúbka steny a dĺžka merané na 100 % rúr.
- Testovanie tesnosti:Hmotnostná spektrometria vzduch-pod vodou alebo hélium podľa špecifikácie zákazníka.
- Integrita zvaru:Vizuálna a mikroskopická kontrola kvality švu.
- Mechanické testovanie:Skúšky na ťah, roztrhnutie a sploštenie na šaržu tepelného spracovania.
Udržateľnosť
- Energia:Technológia regeneračného horáka znižuje spotrebu plynu o 18 %.
- Recyklácia:98% využitie materiálu – všetok odpad sa vracia certifikovaným recyklátorom.
- voda:Oplachovanie v uzavretom okruhu znižuje spotrebu vody o 40 %, nulové vypúšťanie ťažkých kovov.
- Súlad:V súlade s RoHS a REACH.
- Recyklovateľnosť materiálu:Meď, hliník a mosadz sú plne recyklovateľné s dobre zavedenými regeneračnými tokmi.
Často kladené otázky
Otázka: Aké materiály sú k dispozícii pre tieto rúrky jadra ohrievača? Odpoveď: Ponúkame meď, hliník a mosadz. Výber materiálu závisí od tepelného výkonu, hmotnosti a nákladových cieľov vášho jadra ohrievača.
Otázka: Ktorý proces zvárania je pre moju aplikáciu najlepší? Odpoveď: Odporové zváranie je ideálne pre veľkoobjemovú výrobu. Laserové zváranie ponúka vynikajúcu integritu netesností s minimálnym tepelným skreslením. Pre zložité zostavy alebo hliníkové jadrá sa uprednostňuje spájkovanie.
Otázka: Prečo sa pre jadrá ohrievačov používa sploštený profil typu B? Odpoveď: Sploštený tvar zväčšuje plochu povrchu na prenos tepla a zároveň znižuje výšku každej rúrky – umožňuje naskladať viac rúrok do kompaktnej zostavy jadra ohrievača.
Otázka: Aký je typický dodací čas pre výrobné objednávky? Odpoveď: Štandardná dodacia lehota je 20–25 pracovných dní pre objednávky do 50 000 kusov. Vlastné nástroje zvyšujú 15–20 pracovných dní.
Otázka: Môžete vyrobiť vlastné profily prierezu? A: Áno. Okrem štandardného profilu typu B vyrábame okrúhle, D-tvarované, oválne a obdĺžnikové rúry pre špecializované konštrukcie vykurovacích jadier.
Otázka: Poskytujete certifikácie materiálov so zásielkami? A: Áno. Každá zásielka obsahuje osvedčenia o skúške mlyna (MTC), správy o rozmerových kontrolách a dokumentáciu o skúške tesnosti podľa požiadaviek zákazníka.
Sinupower dodávaHliníkové mosadzné vykurovacie rúrky s vysokou tepelnou vodivosťouz medi, hliníka alebo mosadze – s flexibilitou na podporu procesov odporového zvárania, laserového zvárania alebo spájkovania. Pozývame výrobcov vykurovacích jadier, dodávateľov HVAC pre automobilový priemysel a inžinierov tepelných systémov, aby nás kontaktovali so žiadosťou o vzorky, procesné pokyny alebo spoločnú kontrolu dizajnu.
Technická recenzia:Pán Gao Qiang, zakladateľ Sinupower – 20+ rokov v oblasti vytláčania hliníka a tepelného manažmentu, vrátane predchádzajúceho vedenia vo výrobných spoločnostiach z rebríčka Fortune 500.
