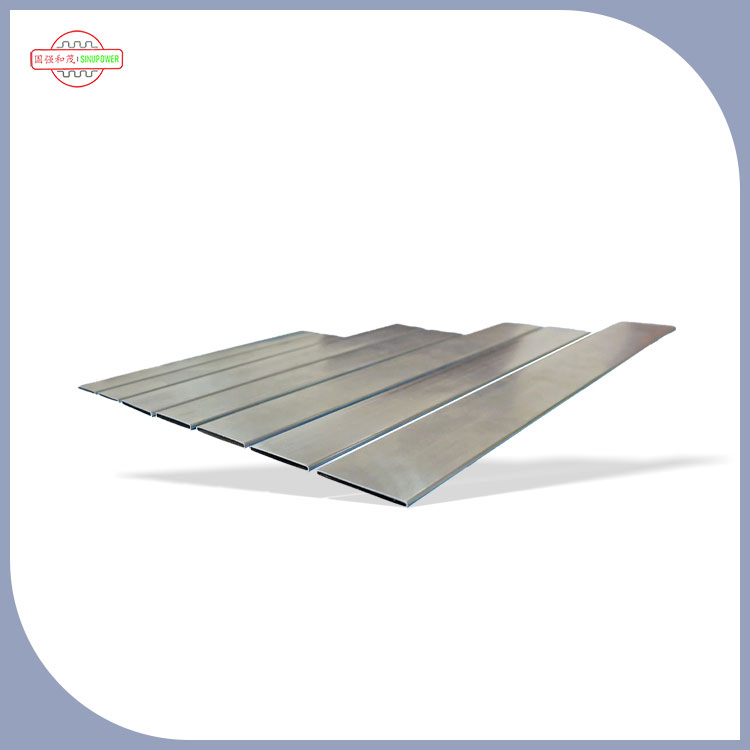

Laserom zvárané potrubie jadra ohrievača odolné voči úniku

Pre automobilových výrobcov HVAC začína spoľahlivosť vykurovacieho jadra integritou spojov rúr.Sinupower– oddanýVýrobcapresných hliníkových tepelných komponentov – vyrábaLaserom zvárané potrubie jadra ohrievača odolné voči únikupomocou vysokovýkonnej vláknovej laserovej technológie. Tento proces vytvára súvislý, homogénny zvarový šev, ktorý eliminuje únikové cesty bežné v odporovo zváraných alebo mechanicky zvarovaných rúrach. Sploštený profil typu B maximalizuje povrchovú plochu pre prenos tepla, zatiaľ čo laserom zváraný šev zaisťuje štrukturálnu integritu pri tepelných cykloch a tlaku chladiacej kvapaliny. Výsledok: vykurovacie jadrá, ktoré spoľahlivo fungujú počas celej životnosti vozidla. Ako vedúcivýrobca rúrok jadra ohrievača, Sinupower poskytuje dodávateľom HVAC pre automobilový priemysel na celom svete spoľahlivé a nepriepustné riešenia.

Prečo je laserové zváranie dôležité pre rúrky jadra ohrievača

Sinupower'sLaserom zvárané potrubie jadra ohrievača odolné voči únikusa vyrába pomocou procesu, ktorý poskytuje merateľné výhody oproti konvenčným metódam výroby rúr:

Výkon s nulovým únikom

• Laserové zváranie vytvára kontinuálny, homogénny zvarový šev bez pórovitosti alebo mikrotrhlín – eliminuje primárny spôsob zlyhania jadier ohrievača.
• Konzistentná hĺbka prieniku zvaru (zvyčajne 0,5–1,2 mm) zaisťuje, že spoj zodpovedá alebo presahuje pevnosť základného materiálu.
• Testovanie netesnosti héliom na každej výrobnej šarži overuje mieru úniku pod 0,5 g/rok na skúmavku.
• Nevyžaduje sa žiadny prídavný materiál po zváraní, čím sa eliminuje riziko zvyškov taviva alebo krehnutia spájkovacej zliatiny.

Vynikajúca účinnosť prenosu tepla

• Sploštený profil typu B zvyšuje pomer plochy povrchu k objemu, čo umožňuje rýchlejší prenos tepla z chladiacej kvapaliny do vzduchu v kabíne.
• Hladký vnútorný otvor minimalizuje prietokový odpor a pokles tlaku v jadre ohrievača.
• Rovnomerná hrúbka steny (tolerancia ±0,05 mm) zaisťuje konzistentnú tepelnú vodivosť po celej dĺžke trubice.

Zvýšená odolnosť pri tepelnom cyklovaní

• Laserové zváranie vytvára metalurgickú väzbu, ktorá odoláva opakovanej tepelnej rozťažnosti a kontrakcii bez únavového praskania.
• Kompatibilné so zliatinami hliníka AA3003 a AA3102, vybranými pre ich vynikajúcu tepelnú vodivosť (200–220 W/m·K) a tvarovateľnosť.
• Overené pre 10 000+ tepelných cyklov od -40 °C do +120 °C bez degradácie zvaru.

Čistá výroba bez toku

• Laserové zváranie eliminuje potrebu taviva alebo spájkovacej pasty, čím sa znižuje riziko kontaminácie a zjednodušuje sa montáž.
• Žiadny rozstrek zo zvárania alebo oxidácia povrchu – rúry sú pripravené na pripevnenie rebier a spájkovanie hlavíc ihneď po zváraní.
• Konzistentná geometria zvaru umožňuje automatické vkladanie rebier a stohovanie jadra bez problémov so zarovnaním.

Laserom zváraná trubica typu B vs. konvenčná trubica so švami

Výrobný proces – od zvitku po hotovú rúru

VýrobaLaserom zvárané potrubie jadra ohrievača odolné voči únikusleduje prísne kontrolovaný šesťkrokový proces od zvitku až po hotovú rúrku:

Krok 1 – Výber materiálu

• Základné materiály: Zliatiny hliníka AA3003 a AA3102, vybrané pre tepelnú vodivosť, tvarovateľnosť a kompatibilitu spájkovania.
• Vstupná zásoba zvitkov testovaná na chemické zloženie a kvalitu povrchu.
• Rozsah hrúbky materiálu: 0,20 mm až 0,60 mm v závislosti od požiadaviek aplikácie.

Krok 2 – Formovanie pásu

• Hliníkový pás je valcovaný do profilu typu B – splošteného, ​​oválneho prierezu charakteristického pre rúrky jadra ohrievača.
• Presné tvarovacie nástroje zaisťujú konzistentné rozmery profilu po celej dĺžke cievky.
• In-line laserové meranie monitoruje geometriu profilu, aby sa zachovali tolerancie.

Krok 3 – Laserové zváranie

• Vysokovýkonný vláknový laser (1–3 kW) dodáva sústredenú energiu do spoja rúrky, čím vytvára zvar kľúčovej dierky s hlbokým prienikom a úzkou šírkou.
• Ochranný plyn (argón alebo hélium) chráni zvarový kúpeľ pred oxidáciou.
• Monitorovanie zvaru v reálnom čase sleduje hĺbku prieniku, šírku zvaru a pórovitosť – automaticky odstraňuje neštandardné časti.

Krok 4 – Žíhanie zvarového švu

• Lokalizované žíhanie po zváraní uvoľňuje zvyškové napätie v oblasti zvaru bez ovplyvnenia teploty základného materiálu.
• Zabezpečuje, že oblasť zvaru má podobnú ťažnosť a tvárnosť ako zvyšok rúry.

Krok 5 – Určenie veľkosti a odrezanie na dĺžku

• Rúry sú kalibrované na konečné rozmery pomocou série kalibrovacích lisovníc.
• Režte na dĺžky špecifikované zákazníkom pomocou presného pílového alebo strihacieho zariadenia.
• Konce sú odhrotované a pripravené na vloženie rebier alebo pripevnenie hlavičky.

Krok 6 – 100% test tesnosti

• Každá trubica sa podrobuje testovaniu tesnosti héliovou hmotnostnou spektrometriou, aby sa overila tesnosť.
• Akceptačné kritérium: ≤ 0,5 g/rok úniku.
• Rúry, ktoré neprejdú testom, sú automaticky odmietnuté, čím sa zabezpečí, že z výrobnej linky nebude vychádzať žiadna chybná elektrónka.

Aplikačné zameranie – vyhrievacie jadrá pre automobilové HVAC

Ako dôveryhodnýdodávateľ jadrovej rúrky automobilového ohrievača, produkty Sinupower sú nasadené na viacerých platformách vozidiel:

Primárne aplikácie

• HVAC systémy osobných vozidiel:Základný komponent pre vykurovanie kabíny v sedanoch, SUV a ľahkých nákladných automobiloch.
• Klimatizácia úžitkových vozidiel:Vysokovýkonné vykurovacie jadrá pre nákladné autá, autobusy a terénne zariadenia.
• Tepelný manažment elektrického vozidla:Integrované do vykurovacích systémov EV (tepelné čerpadlo alebo konfigurácie odporového vykurovania).
• Vzduchotechnické jednotky HVAC:Používa sa v aplikáciách vykurovania budov a priemyslu, kde sa vyžadujú kompaktné, nepriepustné výmenníky tepla.

Integračné body v zostave jadra ohrievača

• Rúry sa vkladajú medzi zväzky plutiev a expandujú alebo spájkujú natvrdo, aby vytvorili blok jadra.
• Konce rúr sú spojené so vstupnými/výstupnými zberačmi pomocou spájkovania alebo mechanického spojenia.
• Chladiaca kvapalina (chladiaca kvapalina motora alebo vykurovacia kvapalina EV) prúdi cez vnútrajšok trubice, zatiaľ čo vzduch prechádza cez vonkajšok s rebrami.
• K prenosu tepla dochádza z kvapaliny cez stenu rúrky a rebrá do vzduchu v kabíne.

Kompatibilita s montážnymi procesmi

• Naše hadičky sú kompatibilné s procesmi spájkovania v kontrolovanej atmosfére (CAB) aj vákuového spájkovania.
• Hladký, bezoxidový zvarový šev nevyžaduje žiadne ďalšie čistenie pred spájkovaním – znižuje procesné kroky a riziká kontaminácie.
• Profily a dĺžky rúrok možno prispôsobiť tak, aby vyhovovali špecifickým geometriám jadra a požiadavkám platformy vozidla.

Certifikáty kvality a výrobné normy

Výrobné procesy spoločnosti Sinupower fungujú v rámci nasledujúcich certifikovaných systémov:

📋 Úplné kópie certifikátov sú k dispozícii na požiadanie.

duševné vlastníctvo

• 2 patenty na vynálezy– vrátane vlastného polohovacieho systému laserového zvárania pre rúry typu B.
• 15 dizajnových patentov– pokrývajúce jedinečné profily rúr a geometriu jadra ohrievača.
• 16 patentov úžitkových vzorov– zameraná na zlepšenie procesov tvárnenia rúr a zvárania.

Možnosti prispôsobenia rúrok jadra ohrievača

Prispôsobenie rozmerov

• Šírka trubice:12 mm až 40 mm (podľa špecifikácie zákazníka)
• Výška trubice:1,5 mm až 5,0 mm (sploštený profil)
• Hrúbka steny:0,20 mm až 0,60 mm
• dĺžka:100 mm až 2 000 mm (rez na dĺžku na objednávku)
• tolerancia:±0,05 mm pri kritických rozmeroch

Možnosti zliatiny a povlaku

• AA3003:Štandardná zliatina – dobrá tepelná vodivosť a tvárnosť, odolná voči korózii.
• AA3102:Variant s vyššou pevnosťou – vhodný pre vyššie tlakové alebo náročnejšie aplikácie.
• Povrchová úprava:Voliteľný povlak zinkových vločiek alebo konverzný povlak pre zvýšenú odolnosť proti korózii.

Možnosti koncového formulára

• Štvorcový rez– štandard pre vkladanie hlavičky
• Zrazené konce– pre jednoduchšiu montáž a nasadenie tesnenia
• Rozšírené konce– pre mechanické pripojenia zberača
• Vlastné koncové profily– podľa výkresu zákazníka

Vývojový proces

1. Odoslanie požiadavky:Zákazník poskytuje špecifikácie, výkresy alebo výkonnostné ciele.
2. Preskúmanie uskutočniteľnosti:Inžiniersky tím hodnotí materiál, profil a parametre zvárania.
3. Dizajn nástrojov:Tvarovacie a zváracie formy vyrábané vo vlastnej réžii.
4. Spustenie prototypu:Až 100 kusov na overenie zákazníkom – len cena za matricu.
5. Výroba:K dispozícii je kompletná výroba s PPAP Level 3.
6. Doručenie:Plánované prepravy s materiálovými certifikátmi a kontrolnými správami.

Zabezpečenie kvality – ako zabezpečujeme spoľahlivú kvalitu zvaru

Každá várkaLaserom zvárané potrubie jadra ohrievača odolné voči únikupodlieha nášmu prísnemu rámcu kontroly kvality:

Kontrola surovín

• Hliníkové zvitky pochádzajúce z taviarní certifikovaných podľa ISO 14001 s plnou vysledovateľnosťou materiálu.
• Vstupná kontrola: chemické zloženie (OES), kvalita povrchu a overenie hrúbky.

Priebežné kontroly

• Formovanie:Monitorovanie rozmerov v reálnom čase so spätnou väzbou na udržanie presnosti profilu.
• Laserové zváranie:Priebežne monitorovaný výkon, rýchlosť a prietok ochranného plynu. Kvalita zvaru overená pomocou inline optickej koherentnej tomografie (OCT).
• Žíhanie:Lokalizované indukčné žíhanie s monitorovaním teploty na zabezpečenie konzistentnej štruktúry zŕn v oblasti zvaru.

Záverečná kontrola

• Rozmer:OD, šírka, výška a hrúbka steny merané v 3 bodoch na rúrku.
• Test tesnosti:Héliová hmotnostná spektrometria – 100 % skúmaviek, ≤0,5 g/rok.
• Kontrola zvaru:Vizuálne a mikroskopické overenie kontinuity zvaru.
• mechanické:Skúšky ťahom a roztrhnutím na šaržu tepelného spracovania.

Tieto postupy zabezpečujú, že každá zásielka spĺňa prísne požiadavky na kvalitu automobilových aplikácií HVAC.

Udržateľnosť a súlad so životným prostredím

Energetická účinnosť

• Laserové zváranie spotrebuje podstatne menej energie ako tradičné operácie spájkovacej pece – čím sa znižuje naša uhlíková stopa.
• Technológia regeneračného horáka v procesoch žíhania znižuje spotrebu plynu o 18 %.

Recyklácia a znižovanie odpadu

• 98% využitie materiálu – všetok hliníkový šrot je separovaný a vrátený certifikovaným recyklátorom.
• V procese zvárania sa nepoužíva žiadne tavidlo ani spájkovacia pasta, čím sa eliminujú prúdy nebezpečného odpadu.

Súlad

• V súlade s RoHS – žiadne obmedzené látky v materiáloch alebo procesoch.
• V súlade s REACH – všetky zliatiny a spracovateľské chemikálie spĺňajú aktuálne environmentálne normy EÚ.

Často kladené otázky o laserom zváraných rúrkach jadra ohrievača

Obráťte sa na Sinupower – riešenie rúrok jadra ohrievača

Sinupower dodávaLaserom zvárané potrubie jadra ohrievača odolné voči únikučo umožňuje výrobcom automobilového HVAC vyrábať vykurovacie jadrá s vynikajúcou spoľahlivosťou, konzistentným tepelným výkonom a nižšími celkovými výrobnými nákladmi. Pozývame výrobcov OEM, prvotriednych dodávateľov HVAC a výrobcov vykurovacích jadier, aby nás kontaktovali so žiadosťou o vzorky, technické listy alebo spoločnú kontrolu dizajnu.
