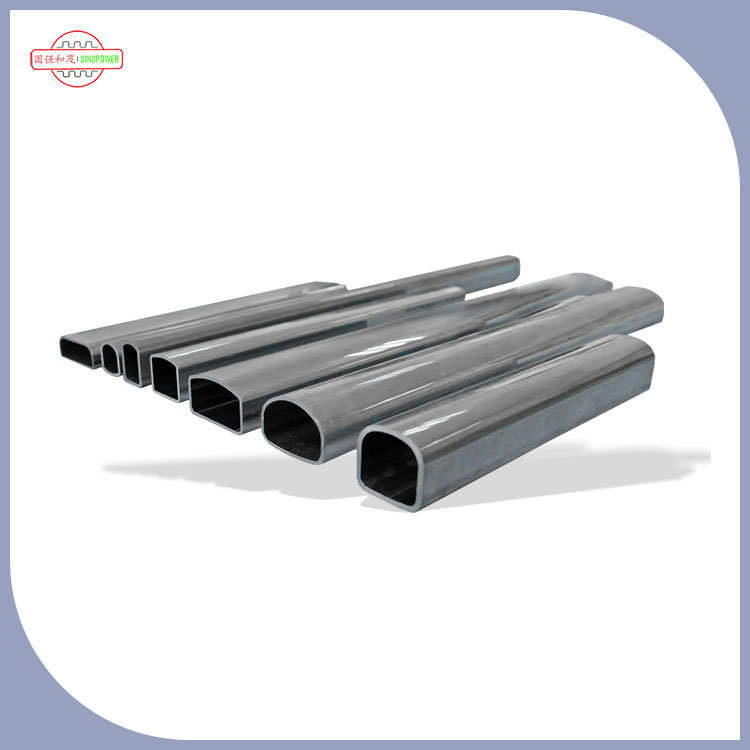

Hlavné potrubie (bežne sa označované ako „rozdeľovača“ alebo „hlavné potrubie“) hlavného potrubia pre kondenzátor paralelného toku je jednou z jeho základných štrukturálnych komponentov, ktoré priamo určujú účinnosť prenosu tepla, stabilitu systému a prevádzkovú spoľahlivosť kondenzátora. Jeho úlohu sa dá rozšíriť zo štyroch základných rozmerov: stredné rozdelenie/zber, štrukturálna podpora, rovnováha tlaku a pomoc výmeny tepla nasledovne:
1 、Funkcia základnej funkcie: Presne prideľte a zbierajte chladivá, aby sa zabezpečila efektívnosť výmeny tepla
Toto je najdôležitejšia úloha supervízora. Jadrová výmena tepla v paralelnom prietokovom kondenzátore je „Hlavná rúrka+plochá trubica+plutvy“, kde hlavné potrubie je rozdelené na vstupné hlavné potrubie a hlavné potrubie výstupu, ktoré spolupracuje na dosiahnutí efektívneho toku chladiva:
Vstupný supervízor: rovnomerne distribuujte chladivo
Vysokoteplotná a vysokoklama plynnej chladiva prepusteného z kompresora najskôr vstupuje do vstupného hlavného potrubia. Supervízor bude chladivo rovnomerne distribuovať do desiatok paralelných plochých trubíc prostredníctvom „diverzných otvorov“ alebo „diverzných štruktúr“ interne (ploché trubice sú hlavnými kanálmi pre chladivo na výmenu tepla so vzduchom).
Ak je distribúcia nerovnomerná, niektoré ploché trubice sa môžu stať „tepelne nasýteným“ v dôsledku nadmerného chladiva, zatiaľ čo iné sa môžu stať „prázdnymi trubicami“ v dôsledku nedostatočného chladiva, čo priamo znižuje celkovú účinnosť prenosu tepla kondenzátora a dokonca spôsobí alarm s vysokým tlakom v systéme.
Vývozný supervízor: Zhromaždenie a sprievodca chladivo
Po dokončení výmeny tepla s vonkajším studeným vzduchom v plochej trubici chladivo kondenzuje z „plynného“ stavu do „zmesi plynu-kvapalina“ alebo „tekutého“ stavu a potom tečie do hlavného výstupného potrubia. Supervízor zhromažďuje všetky chladivo v plochých skúmavkách a pošle ho do škrtiaceho zariadenia (napríklad expanzného ventilu) cez výstupný plynovod, aby sa dokončila ďalšia fáza chladiaceho cyklu.
Vývozný supervízor tiež použije „štruktúru akumulácie kvapaliny“ (napríklad spodnú drážku), aby sa zabezpečilo, že tekuté chladivo tečie najskôr a zníži vstup plynného chladiva do škrtiaceho zariadenia (aby sa zabránilo zníženiu škrtiacej účinnosti).
2 、Štrukturálna podpora: Fixná výmena tepla, aby sa zabezpečila celková stabilita

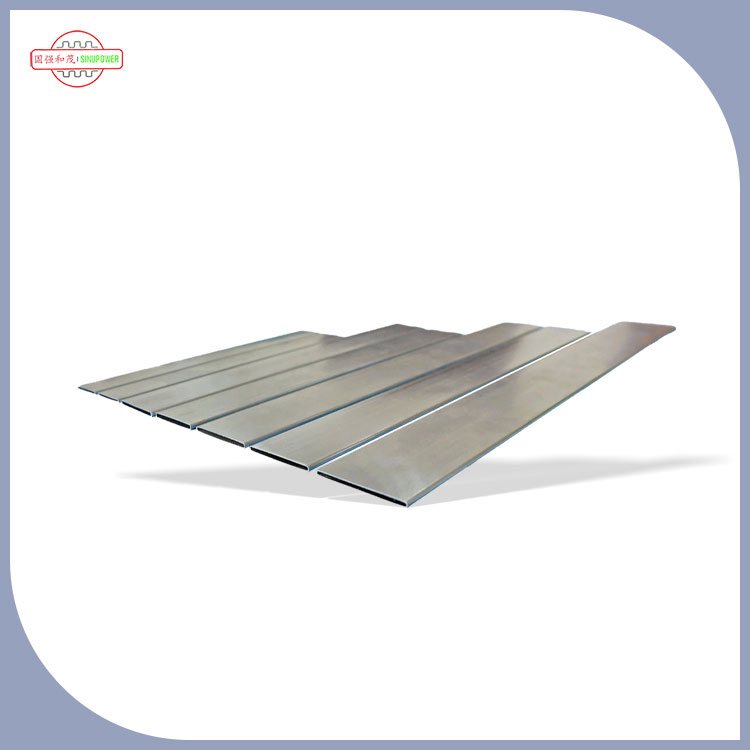

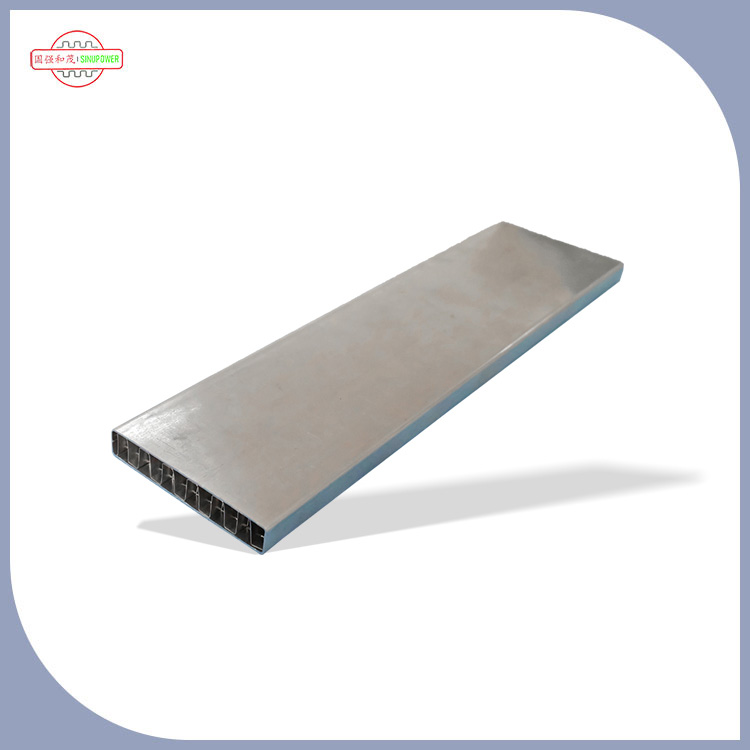

Ploché trubice a plutiev paralelného toku kondenzátora musia byť pripevnené hlavným potrubím, aby sa vytvoril tuhý celok:
Supervízori zvyčajne používajú materiál zliatiny hliníka s vysokou pevnosťou (ľahká, dobrá tepelná vodivosť), ktorá je pevne spojená s plochými potrubiami prostredníctvom „mechanického rozširovania“ alebo „spájkovania“ procesov. Môže nielen odolať vysokému tlaku chladiva (zvyčajne 1,5-3,0 MPa), ale tiež odoláva vonkajším nárazom, ako je jazda vozidla a vibrácie zariadenia.
Ak neexistuje pevný supervízor, desiatky tenkých plochých trubíc sa zlomia v dôsledku nerovnomerného stresu, čo spôsobí únik chladenia a priamo poškodzuje kondenzátor.
3 、Vyváženie tlaku: Kolísanie chladiva vyrovnávacej pamäte na ochranu bezpečnosti systému
Počas prevádzky chladiaceho systému môže tlak chladiva kolísať v dôsledku pracovných podmienok, ako je zastavenie spustenia kompresora a zmeny v okolitej teplote. Hlavné potrubie dokáže tlakom tlak nasledujúcimi metódami:
Objemový nárazník: Hlavné potrubie má vo vnútri určitý objem, ktorý môže dočasne prispôsobiť „prebytočné“ chladivo spôsobené nárastom náhleho tlaku, čím sa zabráni tlaku systému okamžite prekročením bezpečnostného prahu (napríklad keď je tlak výtoku kompresora príliš vysoký, hlavné potrubie môže zmierniť vplyv vysokého tlaku na ploché potrubie).
Pomoc pri separácii plynovej kvapaliny: V hlavnej rúre výstupu bude plynné chladivo akumulovať v hornej časti hlavnej potrubia v dôsledku nízkej hustoty, zatiaľ čo chladivo kvapalného kvapaliny vloží v dolnej časti v dôsledku vysokej hustoty. Štruktúra „hornej a dolnej vrstvy“ hlavného potrubia môže pomôcť pri oddelení plynu a kvapaliny, čím sa zníži riziko „kvapalného kladiva“ (ak tekuté chladivo priamo vstúpi do kompresora, spôsobí poškodenie kompresora).
4 、Pomoc výmeny tepla: znižuje miestny tepelný odpor a zlepšuje celkovú účinnosť prenosu tepla
Aj keď supervízor nie je hlavnou zložkou výmeny tepla, môže pomôcť pri výmene tepla prostredníctvom materiálu a konštrukcie dizajnu:
Tepelná vodivosť materiálu: Zliatina z hliníka používaná na hlavné potrubie má tepelnú vodivosť asi 200 W/(m · k), ktorá je oveľa vyššia ako v prípade bežného oceľového materiálu. Môže ďalej rozptýliť teplo prenesené plochým potrubím do vzduchu, čím sa znižuje akumulácia miestneho tepla (napríklad keď je teplota v blízkosti hlavného potrubia vstupu vysoká, hlavné potrubie môže pomôcť pri rozptyle tepla, aby sa zabránilo krakovaniu pri spojení medzi plochým potrubím a hlavným potrubím v dôsledku nadmerného teplotného rozdielu).
Štrukturálna optimalizácia: Niektoré vonkajšie steny hlavných potrubí budú navrhnuté s „mikro plutvami“ alebo „drážkami“ na zvýšenie kontaktnej plochy so vzduchom, nepriamo zlepšujúca účinnosť rozptylu tepla (najmä v kompaktných priestoroch, ako je klimatizácia vozidla, táto konštrukcia môže kompenzovať problém nedostatočnej výmeny tepla).
