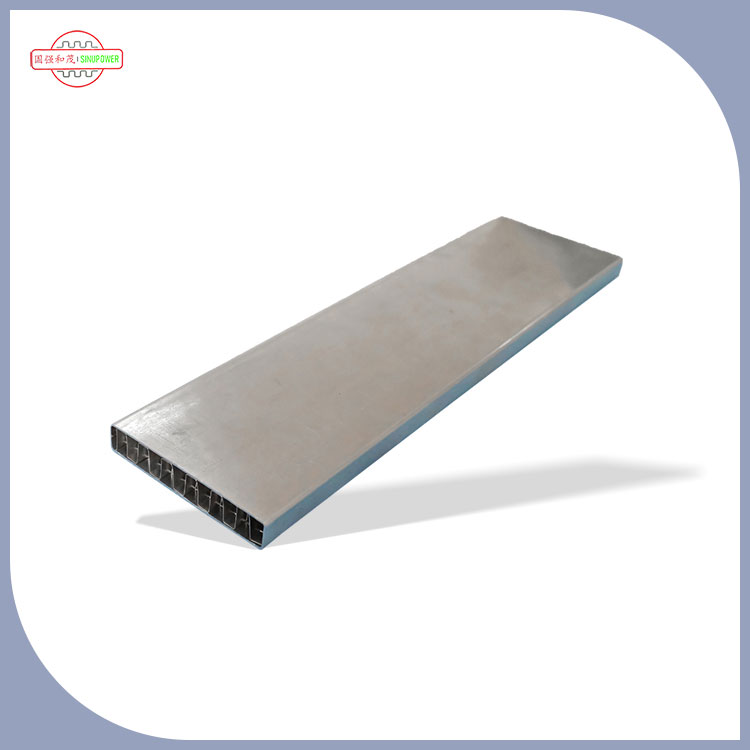

Chladiaca doska na chladenie kvapaliny sa používa hlavne v oblasti nových energetických vozidiel pre systémy tepelného manažmentu batérií a odvod tepla motorov a elektronických riadiacich systémov, a to nasledovne:
1. Systém riadenia teploty batérie
Chladiaca batéria: Batéria nových energetických vozidiel vytvára počas prevádzky veľké množstvo tepla. Chladiaca doska chladiacej trubice cez vnútornú chladiacu kvapalinu, ktorá rýchlo absorbuje teplo batérie a prenáša ho do externého zariadenia na odvádzanie tepla, čím zaisťuje, že prevádzková teplota batérie je stabilná v optimálnom rozsahu 15-35 ℃. Tesla Model 3/Y používa chladiace dosky z tlakovo liateho hliníka, ktoré integrujú chladiace kanály priamo vo vnútri dosky. Vďaka jemnému dizajnu kanálov je chladiaca kvapalina rovnomerne rozložená, čo výrazne zlepšuje účinnosť chladenia a znižuje riziko lokálneho zvýšenia teploty.
Zabránenie tepelnému úniku: Kirin batéria CATL umiestni do stredu batérie vodou chladenú platňu, ktorá nielen zväčšuje chladiacu plochu, ale tiež znižuje vedenie tepla medzi susednými článkami, čím zabraňuje reťazovým reakciám spôsobeným tepelným únikom jedného článku a zlepšuje bezpečnosť batérie.
2. Odvod tepla motora a elektronického riadiaceho systému
Odvod tepla plášťa motora: Motor generuje veľké množstvo tepla počas prevádzky s vysokým výkonom. Hliníkový kryt motora rýchlo prenáša teplo do vonkajšieho zariadenia na odvádzanie tepla prostredníctvom vnútorných navrhnutých kanálov na odvádzanie tepla, ako sú špirálovo tvarované rúrky studenej dosky, v kombinácii s prirodzenou konvekciou a podporou chladenia kvapalinou. Napríklad určitý model elektrického vozidla používa kryt motora z hliníkovej zliatiny odlievaný pod tlakom, ktorý znižuje prevádzkovú teplotu motora o 15 % až 20 % v porovnaní s tradičnými riešeniami, čím sa zlepšuje celková účinnosť a životnosť.
Odvod tepla elektronického riadiaceho systému: Elektronický riadiaci systém je citlivý na kolísanie teploty. Optimalizáciou tvaru prierezu a usporiadania vnútorných chladiacich kanálov chladiacej platňovej trubice na chladenie kvapaliny sa zväčšuje plocha rozptylu tepla a znižuje sa koeficient odporu vetra. Napríklad určitý radiátor elektronickej riadiacej jednotky sa vyrába pomocou technológie tlakového liatia na efektívne riadenie teplotných výkyvov pri vysokom zaťažení, čím sa zabezpečuje stabilná prevádzka systému.
Odvod tepla výkonového modulu: Pre IGBT, GTO a iné výkonové moduly v nových energetických vozidlách môžu kvapalinou chladené doskové trubice regulovať svoju teplotu tak, aby neprekročili špecifikovanú maximálnu teplotu za pracovných podmienok, čím sa dosiahne bezpečná, stabilná a spoľahlivá prevádzka výkonového modulu a predĺži sa životnosť zariadenia.
