Abstraktné
Keď kondenzátor nefunguje dobre, príznaky vyzerajú povedome: vyššia spotreba energie, nestabilné výstupné teploty, časté čistenie, predčasné netesnosti a druh hluku z vibrácií, ktorý sa neustále objavuje v najhoršom možnom čase. AOkrúhla kondenzačná trubica typu Dsa často vyberá v kompaktných konštrukciách kondenzátorov, pretože pomáha vyvážiť tri protichodné potreby: využitie povrchu na prenos tepla, stabilita prietoku a mechanická robustnosť na obmedzenom pôdoryse. V tomto článku rozoberiem, čo sa zvyčajne pokazí v skutočných kondenzátoroch, čo zvyčajne znamená dizajnový zámer typu „D-typ + guľatý“, čo špecifikovať, aby ste sa vyhli chybám pri zdroji, a ako premýšľať o trvanlivosti (korózia, znečistenie, vibrácie) predtým, ako sa trubica dostane do vašej dielne.
Obsah
- Prehľad na prvý pohľad
- Aké problémy sa kupujúci snažia vyriešiť?
- Čo je okrúhla kondenzorová trubica typu D v praxi?
- Kde sa najlepšie hodí v kondenzátorových systémoch?
- Čo špecifikovať, aby výkon zodpovedal výkresu
- Ako myslieť na koróziu, znečistenie a vibrácie
- Otázky dodávateľov, ktoré bránia drahým prerábkam
- Tabuľka výberu a riešenia problémov
- FAQ
- Záverečné myšlienky
Prehľad na prvý pohľad
- po prvé:identifikujte bod bolesti (priestor, pokles tlaku, vibrácie, korózia, znečistenie alebo výťažnosť zostavy).
- potom:potvrďte, čo znamená „D-typ“ pre vašu zostavu (profil, koncový tvar, rozhranie rúrka-záhlavie alebo geometria balenia).
- Ďalej:uzamknite špecifikácie, ktoré vedú k skutočným výsledkom (rozmery, tolerancia, zliatina/materiál, čistota, testovacia metóda).
- Nakoniec:zosúladiť sa s dodávateľom, ktorý môže preukázať konzistentnosť prostredníctvom inšpekčných záznamov a procesných kontrol – nielen na stránke katalógu.
Aké problémy sa kupujúci snažia vyriešiť?
Väčšina ľudí nechodí nakupovať aOkrúhla kondenzačná trubica typu Dpretože to znie cool. Robia to, pretože ich niečo bolí – zvyčajne náklady, dostupnosť alebo oboje. Tu sú body bolesti, ktoré vidím najčastejšie, keď tímy hodnotia možnosti trubice pre prevádzku kondenzátora:
- Priestor je obmedzený:oblasť cievky je obmedzená, ale cieľové kapacity zostávajú rovnaké.
- Pokles tlaku stúpa:čerpadlá/ventilátory pracujú intenzívnejšie a spotreba energie stúpa.
- Znečistenie a vodný kameň:výkon vyzerá dobre pri uvedení do prevádzky, potom sa po týždňoch alebo mesiacoch rozpadne.
- Vibračná únava:podpery rúr sú „dosť dobré“, kým sa pri určitých zaťaženiach neobjaví rezonancia.
- Korózne prekvapenia:systémy zmiešaných kovov, zmeny chemického zloženia vody alebo pobrežné prostredie skracujú život.
- Problémy s výnosom montáže:malý rozmerový posun spôsobuje chyby pri spájkovaní/zváraní, netesnosti alebo prepracovanie.
- Volatilita dodacej doby:potrebujete predvídateľné dodávky a opakovateľnú kvalitu, nie jednorazovú dávku, ktorá vyzerá perfektne.
Najlepšia voľba trubice je tá, ktorá znižuje váš rizikový profilpre vaše skutočné prevádzkové podmienky. Preto by sme mali hovoriť o tom, čo zvyčajne znamená „typ D“, predtým, ako hovoríme o „lepšom prenose tepla“.

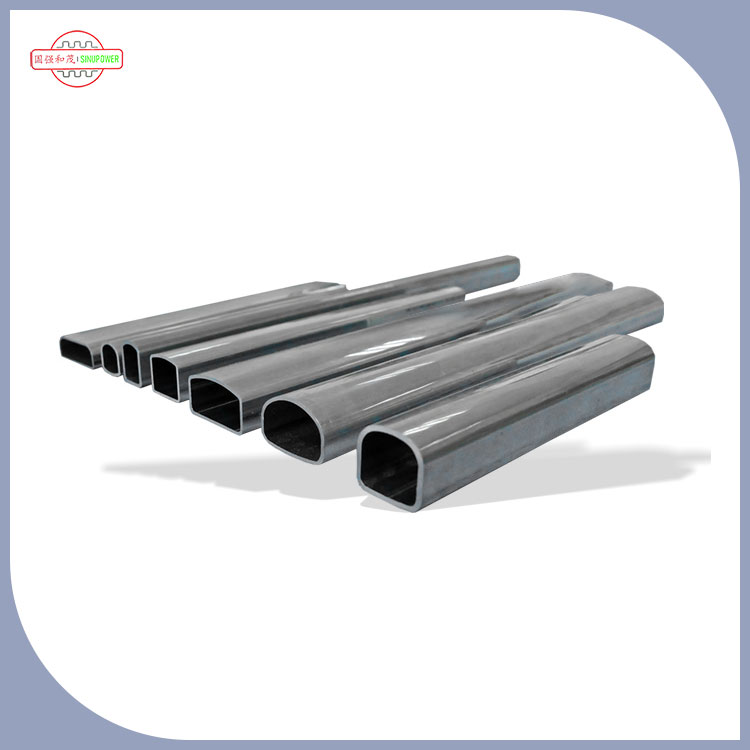

Čo je okrúhla kondenzorová trubica typu D v praxi?
Pomenovanie môže byť mätúce, pretože „D-type“ sa v rôznych odvetviach používa odlišne. V mnohých zostavách kondenzátorov „typ D“ často signalizuje výber geometrie alebo rozhrania, ktorého cieľom je zlepšiť stabilitu balenia, kontaktu alebo zostavy, pričom sa správanie prúdenia približuje tomu, čo by ste očakávali od kruhového priechodu.
Moja praktická definícia: A Okrúhla kondenzačná trubica typu Dje zvyčajne navrhnutý tak, aby udržal plynulý tok tekutiny (hlavná výhoda okrúhlych ciest toku) a zároveň zavádza riadenú plochú alebo indexovanú funkciu (zámer „D“), ktorá pomáha s umiestnením, rozstupom, spájaním rúrky so záhlavím alebo využívaním kontaktnej plochy – najmä v kompaktných zvitkoch.
Prečo na tom záleží? Pretože mnohé „výkonové“ problémy v kondenzátoroch nie sú spôsobené teóriou prenosu tepla – sú spôsobené výrobnými variáciami a podmienkami v teréne. Rúrka, ktorá sa ľahšie umiestňuje, ľahšie sa spája a je menej citlivá na menšie rozmerové nahromadenie, môže mať väčšiu hodnotu ako len malý teoretický nárast účinnosti.
Ak hodnotíte tento typ trubice, nepýtajte sa iba „Je to okrúhle?“ Spýtaj sa:Ktorá časť mojej zostavy sa stáva stabilnejšou alebo opakovateľnejšou kvôli konštrukčnému zámeru typu D?
Kde sa najlepšie hodí v kondenzátorových systémoch?
V kondenzátorových aplikáciách v priemyselných zariadeniach a systémoch HVAC je výber trubice zvyčajne vyvážením medzi oblasťou prenosu tepla, distribúciou prietoku a mechanickou odolnosťou. AOkrúhla kondenzačná trubica typu Dsa často vyberá, keď:
- Potrebujete kompaktnosť:tesnejšie balenie cievok alebo predvídateľnejšie zarovnanie trubíc pomáha dosiahnuť ciele kapacity v rovnakej obálke.
- Chcete stabilné správanie toku:okrúhle prietokové cesty môžu pomôcť minimalizovať náhle tlakové penalizácie v porovnaní s agresívnejšie tvarovanými kanálmi.
- Váš proces spájania vyžaduje opakovateľnosť:konzistentná vlastnosť profilu môže znížiť variabilitu zostavy.
- Výkyvy prevádzkových podmienok:vibrácie, teplotné cykly a prerušované zaťaženie odmeňujú mechanicky stabilnú geometriu.
Ešte jedna kontrola reality: ak váš kondenzátor beží s nekonzistentnou distribúciou (horúce miesta, nerovnomerné výstupné teploty), môžete stratiť oveľa viac výkonu nesprávnou distribúciou, než kedy získate z „optimalizovaného“ tvaru trubice. Preto výber rúr vnímajte ako súčasť systému: hlavičky, podpery, kontakt rebier, kvalitu spojov a stratégiu čistenia.
Čo špecifikovať, aby výkon zodpovedal výkresu
Tu je pasca, ktorú som videl príliš veľakrát: výkres je „úplný“, ale nekontroluje detaily, ktoré v skutočnosti riadia riziko úniku, pokles tlaku a výnos zostavy. Ak chcete aOkrúhla kondenzačná trubica typu Dsprávať sa konzistentne od dávky k dávke, toto sú položky špecifikácie, ktoré sa oplatia.
Základné špecifikácie na uzamknutie
- Vonkajší priemer a hrúbka steny:zahŕňajú toleranciu a metódu merania.
- Dĺžka a kvalita rezu:limity otrepov, pravouhlosť a požiadavky na konečný stav.
- Materiál/zliatina:zodpovedajú koróznemu prostrediu a procesu spájania.
- Stav a čistota povrchu:kontrolovať oleje, triesky, prach; definovať prijateľné povrchové chyby.
- Skúška tlaku/tesnosti:špecifikujte skúšobný tlak, médium (vzduch/voda), čas zdržania a akceptačné kritériá.
- Rozmerová stabilita po vytvarovaní/spojení:ak sú rúry predtvarované alebo opracované na konci, špecifikujte kontroly po spracovaní.
Ak získavate medzinárodné zdroje, je tiež rozumné špecifikovaťbalenie a manipuláciapožiadavky. Kondenzátorové rúrky môžu byť poškodené zdanlivo malými nárazmi: preliačením, oválnosťou, poškriabaným povrchom a kontamináciou. Tieto chyby sa nemusia prejaviť až po spojení alebo tlakovej skúške – keď je prepracovanie oveľa drahšie.
Ako myslieť na koróziu, znečistenie a vibrácie
„Odolný“ nie je jediný atribút. V prípade trubíc kondenzátora je životnosť zvyčajne výsledkomchémia(odolnosť voči korózii),fyzika(vibrácie a únava) aoperácií(znečistenie a čistenie). Tu je návod, ako by som to rozdelil pri rozhodovaní, či aOkrúhla kondenzačná trubica typu Dje správny krok.
Korózia
- Na chémii vody záleží:úroveň chloridov, pH, rozpustený kyslík a biocídne programy menia korózne správanie.
- Zmiešané kovové systémy:galvanické páry môžu potichu urýchliť poškodenie, ak nie sú izolované alebo liečené.
- Ochrana povrchu:nátery alebo obkladové stratégie môžu pomôcť, ale iba ak ich vaša metóda čistenia nezničí.
Zanášanie a usadzovanie vodného kameňa
- Očakávajte pokles výkonu:zabudujte prístup na čistenie a vyberte si špecifikácie trubice, ktoré tolerujú váš prístup k čisteniu.
- Výmena rýchlosti:vyššia rýchlosť môže znížiť usadeniny, ale môže zvýšiť eróziu alebo čerpanie energie.
- Realita údržby:ak váš tím môže upratovať iba dvakrát do roka, vyberte si dizajn, ktorý zostane stabilný medzi jednotlivými upratovaniami.
Vibrácie a únava
- Stratégia podpory:geometria rúr môže pomôcť, ale podpery a rozstupy často rozhodujú o konečnej únavovej životnosti.
- Tepelné cyklovanie:opakované rozširovanie/zmršťovanie môže spôsobiť uvoľnenie spojov, ak sa tolerancie posunú.
- Riziko rezonancie:ak má vaše zariadenie známe vibračné pásma, skontrolujte elektrónku/podporu vlastných frekvencií včas.
Ak nakupujete kvôli dostupnosti, požiadajte o dôkaz konzistentnosti. napr.Sinupower Heat Transfer Tubes Changshu Ltd., ako mnohí seriózni výrobcovia v tejto kategórii, stavia tento typ trubice na spoľahlivú službu prenosu tepla a stabilné správanie toku – vašou úlohou je urobiť tieto tvrdenia „skutočnými“ tým, že ich spojíte s merateľnými akceptačnými kritériami vo vašej PO a pláne kontroly.
Otázky dodávateľov, ktoré bránia drahým prerábkam
Ak by som mal vybrať jednu zmenu myslenia pre kupujúcich, je to toto: nehodnotiť len skúmavku, aleprocesto robí trubicu. Keď získavate aOkrúhla kondenzačná trubica typu D, tieto otázky sú tie, ktoré majú tendenciu včas odhaliť riziko:
- Ako kontrolujete rozmerový drift v dávkach?Opýtajte sa, čo sa meria, ako často a čo sa stane, keď je to mimo špecifikácie.
- Čo znamená „čistý“ vo vašej továrni?Opýtajte sa na odstránenie triesok, kontrolu oleja a balenie po záverečnej kontrole.
- Aký test je štandardný a aký je voliteľný?Tlaková skúška, vírivý prúd (ak je to možné), vizuálne hodnotenie, kontrola tvrdosti – povedzte to jasne.
- Môžete poskytnúť záznamy o kontrole so zásielkami?Ak je odpoveď nejasná, považujte ju za signál.
- Ako predídete poškodeniu pri manipulácii počas prepravy?Preliačiny a škrabance sa môžu zmeniť na netesnosti a šrot.
- Aká je vaša prax kontroly zmien?Zmeny zdroja materiálu alebo zmeny nástrojov by mali byť oznámené pred príchodom zásielky.
Dobrých dodávateľov tieto otázky neurazia. Uľaví sa im, že to myslíte vážne – pretože seriózni zákazníci znižujú nedorozumenia a núdzové hasenie.
Tabuľka výberu a riešenia problémov
Použite túto tabuľku ako rýchlu „mapu kupujúceho“ na porovnanie bežných problémov s kondenzátorom s tým, čo by ste mali špecifikovať alebo overiť pri výbereOkrúhla kondenzačná trubica typu D.
| Bolestivý bod kupujúceho | Čo to zvyčajne spôsobuje | Čo špecifikovať / overiť | Na čo si dať pozor |
|---|---|---|---|
| Kapacita časom klesá | Znečistenie, vodný kameň, zlý prístup k čisteniu | Kompatibilita metódy čistenia; stav povrchu; predpoklady intervalov údržby | Agresívne čistenie môže poškodiť nátery alebo spoje |
| Vysoký pokles tlaku | Obmedzenie prietoku, zlé rozloženie, drsné vnútorné povrchy | Zámer dráhy toku; rozmerová tolerancia; vnútorná čistota | „Malé“ posuny tolerancie sa môžu stať veľkými systémovými sankciami |
| Poruchy úniku po pripojení | Koniec problémov s kvalitou, kontaminácia, nesúlad s rozhraním hlavičky | Hranice pravouhlosti/otrepu rezu; štandard čistoty; plán skúšky tesnosti | Kontaminácia sa často skrýva až do záverečnej tlakovej skúšky |
| Vibračný hluk / únavové praskliny | Podpora rozstupu, rezonancie, tepelného cyklického namáhania | Stratégia podpory; výber materiálu; rozmerová stálosť po tvarovaní | Nepovažujte geometriu trubice za náhradu správnych podpier |
| Korózia a skorá výmena | Chémia vody, zmiešané kovy, expozícia životného prostredia | Výber materiálu/zliatiny; stratégia izolácie; prídavok na koróziu | Voľby materiálov „jedna veľkosť pre všetkých“ len zriedka prežijú drsné miesta |
| Nízka výťažnosť montáže | Nekonzistentnosť šarží, poškodenie pri manipulácii, nejasné akceptačné kritériá | Inšpekčné záznamy; balenie; limity defektov; očakávania kontroly zmien | Náklady na prepracovanie často prevyšujú cenové rozdiely rúr |
FAQ
Je kruhová kondenzačná trubica typu D len pre jedno odvetvie?
Nie nevyhnutne. Rovnaký koncept trubice sa môže objaviť kdekoľvek kompaktné kondenzátory a stabilné spojovacie hmoty. Čo sa mení, je špecifikácia: materiál, tolerancia a testovanie by malo zodpovedať vašim prevádzkovým podmienkam (teplota, chémia kvapaliny, profil vibrácií, metóda čistenia).
Čo by som mal uprednostniť ako prvé: prenos tepla alebo spoľahlivosť?
Vo väčšine skutočných inštalácií víťazí spoľahlivosť. Mierne „menej optimálna“ trubica, ktorá si zachováva výkon po celé mesiace s predvídateľným čistením a menším počtom netesností, často prináša lepšie celkové náklady ako dizajn, ktorý začína byť silný, ale rýchlo degraduje alebo komplikuje montáž.
Ako sa vyhnem objednaniu nesprávneho výkladu „D-typu“?
Považujte „D-type“ za príznak, aby ste objasnili geometriu a detaily rozhrania. Potvrďte zámer prierezu, koncové podmienky a spôsob, akým sa rúrka spája s hlavičkami a podperami. Pridajte náčrty, tolerancie a kontrolné body do svojich nákupných dokumentov, aby nevznikali žiadne nejasnosti.
Potrebujem špeciálne kontroly kvality týchto rúr?
Ak je kondenzátor kritický, áno. Minimálne definujte rozmerové kontroly, požiadavky na čistotu a metódu skúšky netesnosti/tlaku. Pre systémy s vyšším rizikom vyžadujú záznamy o kontrole šarží a jasné limity chýb (preliačiny, škrabance, oválnosť, otrepy).
Aký je najrýchlejší spôsob, ako znížiť riziko úniku?
Uzamknite koncovú kvalitu, čistotu a manipuláciu/balenie. Mnohé netesnosti začínajú ako drobné problémy – otrepy, kontaminácia alebo manipulácia s priehlbinami – ktoré sa prejavia až počas spájania alebo neskoršej fázy tlakového testovania.
Záverečné myšlienky
A Okrúhla kondenzačná trubica typu Dmôže byť inteligentnou odpoveďou, keď bojujete s priestorovými obmedzeniami, poklesom tlaku alebo problémami s výnosom zostavy – najmä keď váš tím potrebuje rúrku, ktorá sa pri skutočnom prevádzkovom napätí správa predvídateľne. Kľúčom je kúpiťsprávneverziu „D-type“ pre vašu architektúru kondenzátora, potom ju podporte špecifikáciami a kontrolnou disciplínou, vďaka ktorej je výkon konzistentný pri všetkých zásielkach.
Ak plánujete postaviť nový kondenzátor alebo vymeniť rúrky v existujúcom systéme,Sinupower Heat Transfer Tubes Changshu Ltd.vám môže pomôcť s produktovými možnosťami a výrobným know-how prispôsobeným servisu kondenzátorov. Podeľte sa o svoje prevádzkové podmienky, cieľovú kapacitu a kľúčové rozmery a my vám pomôžeme zúžiť špecifikáciu trubice, ktorá vyhovuje vašim obmedzeniam. Ste pripravení pohnúť sa vpred?Kontaktujte nás prediskutovať svoj projekt a získať cenovú ponuku, ktorá bude v súlade s vašimi skutočnými požiadavkami.
