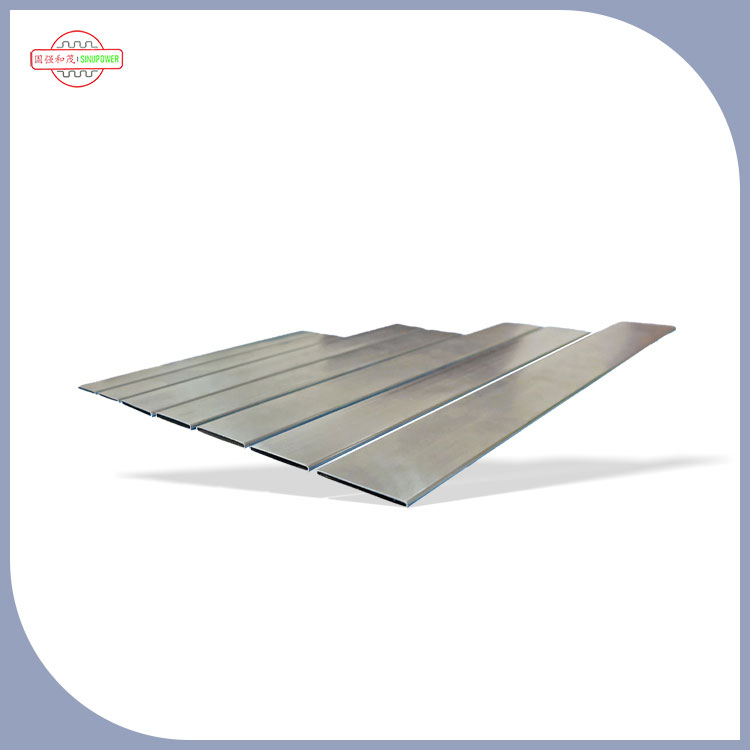

TheB-rúrky pre skladaný radiátorhrá kľúčovú úlohu pri vykonávaní cirkulácie a prenosu tepla jadrového teplovýmenného média, pričom sa prispôsobuje konštrukčným charakteristikám skladacieho radiátora, pričom zohľadňuje účinnosť prenosu tepla, pevnosť konštrukcie a prispôsobivosť montáže. Je základným nosičom na dosiahnutie funkcie odvodu tepla a jeho špecifickú funkciu je možné rozložiť na nasledujúce kľúčové rozmery:
1. Uzavretý cirkulačný kanál média výmeny tepla jadra
Ako exkluzívny prietokový kanál pre chladiace médiá, ako je voda, etylénglykolová nemrznúca zmes a termálny olej, realizuje smerovú cirkuláciu média vo vnútri radiátora, zabraňuje úniku média a zabezpečuje stabilnú prevádzku uzavretého cyklu systému odvodu tepla. Je to „prenosová nádoba“ na prenos tepla z konca zdroja tepla do konca radiátora, ktorý odvádza teplo, a všetky vlastnosti prenosu tepla sú založené na prietoku média vo vnútri B trubice.
2.Efektívne vedenie a výmena tepla jadrom
Na jednej strane sa stena B rúrky priamo dotýka teplovýmenných komponentov alebo vysokoteplotného média na konci zdroja tepla, rýchlo absorbuje teplo a odvádza ho von zo steny rúrky; Na druhej strane, vonkajšia strana steny rúrky je tesne pripojená k rebrám na odvádzanie tepla skladacieho radiátora, prenáša absorbované teplo na rebrá a potom rozširuje oblasť odvádzania tepla cez rebrá, aby sa uskutočnil nútený konvekčný prenos tepla so vzduchom, čím sa dokončí úplný proces prenosu tepla „uvoľňovanie tepla s absorpciou hmoty“. Tepelná vodivosť a štruktúra steny rúrky priamo určujú základnú účinnosť prenosu tepla radiátora.
3. Montáž a konštrukčná podpora pre skladacie konštrukcie
Hlavnou črtou skladacieho radiátora je, že rebrá sú usporiadané zloženým spôsobom, aby sa ušetril priestor a zvýšila hustota. Tvar prierezu a konštrukčné rozmery B rúrky sú špecificky prispôsobené tomuto skladaciemu usporiadaniu a môžu byť presne zapustené do vyhradených štrbín alebo montážnych otvorov skladacích rebier, čím sa dosiahne tesné spojenie medzi rúrkami a rebrami. Zároveň ako skeletový komponent jadra chladiča preberá nosnú úlohu rebier a celkovej konštrukcie, odoláva strednému tlaku, montážnemu namáhaniu a nárazom vibrácií počas používania, zaisťuje stabilitu skladacej konštrukcie a zabraňuje deformácii jadra a oddeleniu rúrky a rebier.
4. Tlakové ložisko a ochrana tesnenia na zabezpečenie spoľahlivosti systému
Počas prevádzky chladiaceho systému je vo vnútri určitý tlak a potrubie B musí mať zodpovedajúcu tlakovú únosnosť, aby odolalo vnútornému tlaku generovanému cirkuláciou média a zabránilo prasknutiu steny potrubia a úniku; Konštrukcia portu B-trubice je zároveň prispôsobená tesniacej štruktúre vodnej komory/koncového krytu radiátora, ktorá spolupracuje so spojmi a tesneniami a vytvára tak kompletný uzavretý systém, ktorý zabraňuje úniku média a prispôsobuje sa potrebám dlhodobej stabilnej prevádzky skladacieho radiátora v rôznych pracovných podmienkach (ako sú priemyselné zariadenia, nové energetické batérie, elektronický odvod tepla atď.).
Optimalizujte prietokový odpor a rovnomernosť prenosu tepla
Vnútorný priemer, profil prierezu a dizajn prietokového kanála B-trubice boli optimalizované tak, aby sa znížil prietokový odpor a spotreba energie obehového čerpadla pri súčasnom zabezpečení stredného prietoku. Súčasne médium prúdi rovnomerne vo vnútri rúrky, čím sa zabráni nerovnomernému prenosu tepla spôsobenému príliš vysokou alebo príliš nízkou rýchlosťou lokálneho prúdenia. V kombinácii s usporiadaním zložených rebier s vysokou hustotou je rozloženie teploty v oblasti prenosu tepla celého jadra radiátora vyváženejšie, čím sa zlepšuje konzistencia celkového efektu odvádzania tepla.
Okrem toho, v reakcii na ľahké a kompaktné požiadavky skladacích radiátorov, sú B-rúry zvyčajne vyrobené z tenkostenných a účinných materiálov na výmenu tepla (ako je hliníková zliatina a zliatina medi), ktoré dokážu zabezpečiť prenos tepla a tlakovú únosnosť a zároveň znížiť celkovú hmotnosť radiátora. To je v súlade s konštrukčným cieľom „malý objem, vysoký výkon odvádzania tepla“ skladacích konštrukcií a je kľúčovým základným komponentom pre skladacie radiátory na dosiahnutie efektívneho, kompaktného a spoľahlivého odvodu tepla.
