Abstrakt: Ploché oválne rúrkysú široko používané v rebrových výmenníkoch tepla, pretože pomáhajú vyvážiť dve veci, s ktorými zákazníci neustále bojujú: silný prenos tepla a nízky odpor na strane vzduchu. Tento článok rozoberá, čo sú ploché oválne rúrky, kde svietia, najčastejšie bolestivé body kupujúcich (pokles tlaku, hluk, kapacitné limity, korózia, nekonzistentné rozmery, problémy so spájaním) a praktický kontrolný zoznam, ktorý vám pomôže určiť správnu rúrku pre váš projekt. Nájdete tu aj porovnávaciu tabuľku, tipy na výber a často kladené otázky, aby ste sa mohli posunúť od „nie ste si istí, čo žiadať“ k „dôveryhodnému rozhodnutiu o kúpe“.

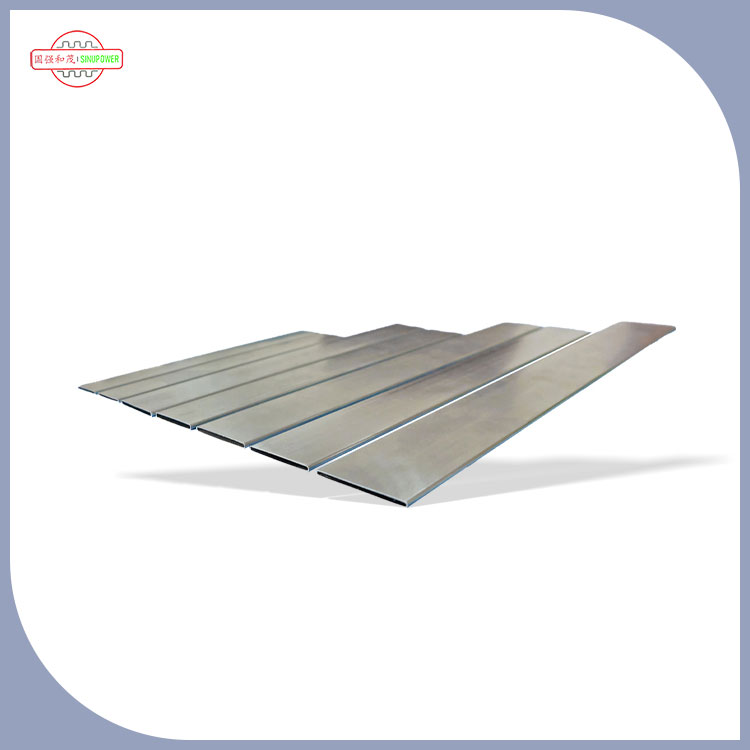

Ploché oválne rúrkysú teplonosné rúrky s oválnym prierezom, ktorý má „plochejší“ profil ako tradičná okrúhla rúrka. V rebrovaných rúrkových výmenníkoch tepla je rúrka cestou pre vašu pracovnú kvapalinu (vodu, chladivo, glykol, olej atď.), zatiaľ čo rebrá pomáhajú výmena tepla so vzduchom. Tvar trubice ovplyvňuje, ako vzduch prúdi okolo cievky, ako sa pripájajú rebrá a koľko tepla môžete preniesť na jednotku plochy.
Predstavte si Flat Oval Tubes ako praktické zlepšenie geometrie: môžu znížiť odpor na strane vzduchu pri zachovaní silnej výmeny tepla. Táto kombinácia sa často premieta do menších cievok, tichších ventilátorov, nižšej spotreby energie alebo väčšej prevádzkovej rezervy, keď sa jednotka zašpiní.
Mnoho kupujúcich najprv zvažuje ploché oválne rúrky, keď narazia na jedno z týchto obmedzení:obmedzený priestor na inštaláciu, prísne energetické ciele, limity hluku, alebotlakové stropy. Ak vám to znie povedome, pokračujte v čítaní – tento tvar môže byť veľmi priamym riešením, ak je správne špecifikovaný.
Nákup hadíc na prenos tepla nie je len o „veľkosti hadíc“. Väčšina projektov zlyhá alebo sa oneskorí kvôli skrytým obmedzeniam: pokles tlaku na strane vzduchu, uloženie rebier, korózia, kompatibilita spájania a rozmerová konzistencia od dávky k dávke. Tu je návod, ako môžu ploché oválne trubice riešiť najčastejšie bolestivé body.
Ak ste niekedy mali cievku, ktorá vyzerala skvele na papieri, ale chýbala jej výkonnosť v teréne, je to zvyčajne preto, že jedna z vyššie uvedených položiek nebola dostatočne presne definovaná v špecifikácii trubice.
Ploché oválne rúrky sa objavujú v širokej škále priemyselných odvetví, pretože ich výhody (účinnosť prúdenia vzduchu, kompaktnosť a stabilná integrácia rebier) platí pre mnohé výmenníky tepla vzduch/kvapalina.
V praxi „správna“ voľba závisí od vašich priorít: minimálny pokles tlaku, maximálna kapacita, odolnosť proti korózii alebo jednoduchosť výroby. Dobrý dodávateľ vám pomôže zosúladiť geometriu trubice s týmito prioritami, a nie presadzovať univerzálnu možnosť.
| Faktor rozhodovania | Ploché oválne rúrky | Okrúhle rúrky |
|---|---|---|
| Pokles tlaku na strane vzduchu | Často nižšie pri porovnateľnom usporiadaní cievok, čo podporuje nižšiu energiu ventilátora | Spoločná základná línia; môže vyžadovať vyšší výkon ventilátora pre rovnakú prácu |
| Kompaktné balenie | Silná voľba, keď je hĺbka/priestor obmedzený | Jednoduchá geometria, ale môže byť objemnejšia pre rovnaký cieľový výkon |
| Kontrola hluku | Môže pomôcť znížiť požadovanú rýchlosť ventilátora v mnohých prevedeniach | Na dosiahnutie rovnakej kapacity je často potrebné väčšie úsilie pri prúdení vzduchu |
| Integrácia rebra do rúrky | Funguje dobre s dizajnom plutiev optimalizovaným pre stabilnú kontaktnú plochu | Široko kompatibilný; veľmi bežná dostupnosť nástrojov |
| Citlivosť špecifikácie | Citlivejšie na tolerancie rovinnosti/ovality a konzistenciu | Vo všeobecnosti zhovievavejšie pri výrobe základných cievok |
| Najlepšie vyhovujúce projekty | Dizajn zameraný na energiu, tesné balenie, obmedzenia poklesu tlaku | Nákladovo orientovaný dizajn, široká štandardizácia, jednoduchšie dodávateľské reťazce |
Najrýchlejším spôsobom, ako sa vyhnúť oneskoreniam, je špecifikovať ploché oválne rúrky ako inžinier a zakúpiť ich ako projektový manažér: definujte, na čom záleží, uzamknite tolerancie a zarovnajte rúrku s vašou metódou spájania a testovania.
Práve tu vám skúsený výrobca môže ušetriť týždne. napr.Sinupower Heat Transfer Tubes Changshu Ltd.sa zameriava na teplonosné rúrky používané v aplikáciách cievok a výmenníkov, a projekty sa zvyčajne pohybujú rýchlejšie, keď vopred zdieľate svoj výkres cievky, špecifikáciu plutiev a spôsob spájania.
Ploché oválne rúrky môžu poskytnúť vynikajúce výsledky, ale iba ak je produkt konzistentný. Tu je kontrolný zoznam vhodný pre kupujúcich, ktorý si môžete skopírovať do svojej RFQ.
Ak ste sa spálili tým, že „vyzerá dobre až do zostavenia“, kontrola rozmerov a ochrana balenia sú zvyčajne dve najväčšie vylepšenia, ktoré môžete požadovať.
Toto sú praktické detaily, ktoré sa často míňajú až do prvej výrobnej série:
Otázka 1: Sú ploché oválne rúrky vždy lepšie ako okrúhle rúrky?
A: Nie vždy. Ploché oválne trubice svietia, keď je vaším limitujúcim faktorom odpor vzduchu, hluk alebo balenie. Okrúhle rúry môžu byť skvelou voľbou pre vysoko štandardizované konštrukcie, kde je prioritou jednoduchosť a široká kompatibilita nástrojov.
Otázka 2: Aká je najväčšia chyba, ktorú kupujúci robia pri objednávaní plochých oválnych rúr?
Odpoveď: Vynechávanie kľúčových detailov tolerancie. Ak RFQ jasne nedefinuje rozmerovú konzistenciu (vrátane očakávaní plochosti/ovality), riskujete problémy s lícovaním, premenlivý výkon cievky a vysokú šrotovnosť počas montáže.
Otázka 3: Znižujú ploché oválne rúrky prevádzkové náklady?
A: Môžu. Ak konštrukcia znižuje pokles tlaku na strane vzduchu, môžete dosiahnuť rovnakú kapacitu s nižším výkonom ventilátora alebo nižšou rýchlosťou ventilátora, čo sa často premieta do úspor energie a zníženej hlučnosti.
Q4: Aké informácie by som mal poslať dodávateľovi na rýchlu cenovú ponuku?
Odpoveď: Podeľte sa o svoje rozmery rúr, preferenciu materiálu, požadované dĺžky, očakávaný ročný objem, spôsob spájania (do zberačov), rozsah tlaku/teploty a akékoľvek požiadavky na koróziu alebo náter. Jednoduché kreslenie cievky a špecifikácia plutiev môžu veci výrazne urýchliť.
Q5: Ako overím kvalitu bez spomalenia obstarávania?
Odpoveď: Požiadajte o predvýrobnú sadu vzoriek, vyžiadajte si záznamy o rozmerových kontrolách, definujte svoju metódu skúšky tesnosti a akceptačné kritériá a dohodnite sa na ochrane obalu. To udržuje kontrolu kvality zameranú a zabraňuje prekvapeniam počas montáže.
Ploché oválne trubice nie sú len „iného tvaru“ – sú praktickou pákou na zlepšenie účinnosti prúdenia vzduchu, kompaktnosti a stability výkonu. keď dizajn vášho výmenníka naráža na skutočné limity. Kľúčom je zaobchádzať s rúrkou ako so súčasťou systému: rebrá, hlavičky, spôsob spájania a prostredie všetko treba zvážiť spolu.
Ak hodnotíte ploché oválne rúrky pre nadchádzajúci projekt špirály alebo výmenníka tepla, podeľte sa o svoj výkres a prevádzkové podmienky včas, aby dodávateľ mohol odporučiť najvhodnejšiu špecifikáciu rúr a plán kontroly. Pre podporu produktu a podrobnosti o výrobnej kapacite,kontaktujte náspriSinupower Heat Transfer Tubes Changshu Ltd.a premeňme vaše obmedzenia na spoľahlivé riešenie pripravené na výrobu.
