Komerčné potrubia HVAC systému kondenzátora

Dizajn a funkcia

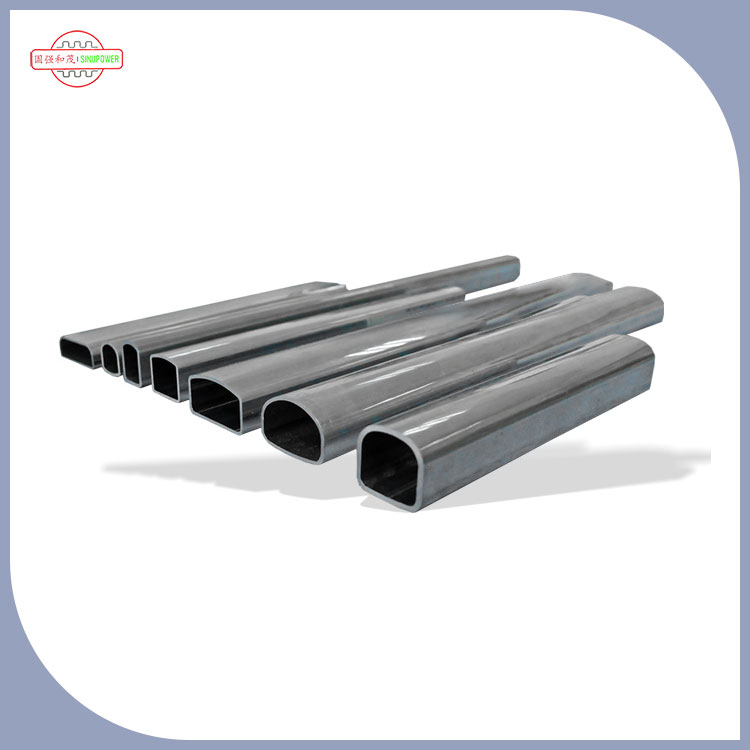

Hlavové potrubie je špeciálne navrhnuté tak, aby slúžilo ako distribučné a zberné miesto pre chladivo v kondenzátoroch typu D. Jeho konfigurácia v tvare D umožňuje efektívnu a rovnomernú distribúciu chladiva cez rúrky kondenzátora.

Keď chladivo prúdi cez zberné potrubie a do rúrok kondenzátora, uvoľňuje teplo do okolitého vzduchu alebo vody, čo spôsobuje jeho kondenzáciu a transformáciu z pary do kvapalného stavu. Účinnosť tohto procesu prenosu tepla priamo ovplyvňuje celkový výkon a energetickú účinnosť chladiaceho alebo klimatizačného systému.

Materiálové výhody: Prečo hliník pre hlavičky kondenzátora

Použitie hliníka v konštrukcii zberného potrubia ponúka niekoľko výhod:

• Vynikajúca tepelná vodivosť:Hliník umožňuje efektívny prenos tepla medzi chladivom a okolitým chladiacim médiom.
• Ľahká konštrukcia:Hliník je výrazne ľahší ako oceľ, čím sa znižuje celková hmotnosť kondenzátora a náklady na dopravu a inštaláciu.
• Odolnosť proti korózii:Hliník prirodzene tvorí ochrannú oxidovú vrstvu, ktorá odoláva jamkovej korózii z vlhkosti, priemyselných znečisťujúcich látok a chladiacich chemikálií.
• Nákladová efektívnosť:Hliník ponúka priaznivý pomer ceny a výkonu v porovnaní s medenými rozdeľovačmi, s technológiou extrúzie typu D, ktorá umožňuje veľkoobjemovú výrobu s konzistentnou rozmerovou presnosťou.

Navrhnuté pre komerčné HVAC: Beyond Standard Refrigeration

Komerčné systémy HVAC fungujú v zásadne odlišných podmienkach ako štandardné chladiace alebo automobilové aplikácie. Potrubie zberača kondenzátora pre komerčný systém HVAC spoločnosti Sinupower je špeciálne navrhnuté tak, aby vyhovovalo týmto jedinečným požiadavkám:

• Nepretržitý pracovný cyklus:Komerčné systémy HVAC často bežia 24/7/365. Naše hlavice sú zbavené napätia prostredníctvom žíhania riadeného atmosférou, aby vydržali tisíce cyklov tepelnej rozťažnosti/zmršťovania bez vzniku trhlín spôsobených napätím.
• Konzistencia veľkých dávok:Komerčné projekty zvyčajne vyžadujú stovky alebo tisíce rovnakých hlavičiek. Ako zariadenie s certifikáciou IATF 16949 udržiavame Cpk ≥ 1,67 na všetkých kritických rozmeroch, čím zaisťujeme, že 10 000. jednotka zodpovedá 1. jednotke.
• Zníženie nákladov na prestoje:Jedno zlyhanie hlavičky v komerčnej budove môže viesť k sťažnostiam nájomcov, strate zásob alebo odstaveniu zariadenia. Naše prísne deštruktívne testovacie protokoly minimalizujú riziká zlyhania v teréne.
• Škálovateľná výroba:S 90 sadami zariadení môžeme škálovať výrobu tak, aby vyhovovala požiadavkám veľkých komerčných projektov bez kompromisov v oblasti kvality alebo dodacej lehoty.

Špecifikácie

Aplikácie v oblasti HVAC, chladenia a automobilového priemyslu

Kondenzačné systémy typu D sa bežne používajú v rôznych priemyselných odvetviach vrátane systémov HVAC (kúrenie, vetranie a klimatizácia), chladenia a systémov tepelných čerpadiel. Komerčný systém HVAC Kondenzátorové hlavové potrubia Sinupower zaisťujú hladkú a spoľahlivú prevádzku v:

• Komerčné HVAC systémy:Strešné jednotky, polia centrálnych chladičov a systémy VRF
• Chladiace zariadenie:Chladiace boxy, chladiace vitríny a chladiarenské sklady
• Systémy tepelných čerpadiel:Reverzibilné kondenzátory tepelného čerpadla pre celoročné vykurovanie a chladenie
• Automobilové HVAC:Klimatizačné systémy pre osobné a nákladné vozidlá

Prečo je geometria v tvare písmena D dôležitá

Mnohé závody si vyberajú hlavové potrubia na základe ich komplexných výhod v oblasti účinnosti prenosu tepla, kontroly nákladov a štrukturálnej prispôsobivosti, ktoré môžu presne zodpovedať základným požiadavkám priemyselných kondenzátorov:

• Kontakt Superior Fin:Plochá časť v tvare D umožňuje povrchový kontakt s rebrami kondenzátora, čím sa maximalizuje plocha prenosu tepla.
• Optimalizovaná distribúcia tekutín:Konfigurácia v tvare D zaisťuje efektívnu a rovnomernú distribúciu chladiva cez rúrky kondenzátora.
• Zvýšená tuhosť konštrukcie:Plochosť prierezu D poskytuje vyššiu pevnosť v ohybe a krútenie ako kruhové rúry pri rovnakej hrúbke steny.

Technická validácia a zabezpečenie kvality

Sinupower overuje každú šaržu komerčných rúrok zberača kondenzátora systému HVAC prostredníctvom prísnych protokolov kvality:

• Zariadenie certifikované IATF 16949:Kompletný systém riadenia kvality na úrovni automobilov
• Certifikáty ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• In-line rozmerová kontrola:Zabezpečuje konzistentnú hrúbku steny a tolerancie vonkajších rozmerov
• Deštruktívne testovanie:Skúška tlaku na prasknutie podľa priemyselných noriem, aby sa zabezpečilo, že rúrky vydržia nepretržité tlakové vlny a tepelné cykly

Komerčné partnerstvá v oblasti HVAC – osvedčený záznam

Prečo si tímy obstarávania vyberajú Sinupower

Sinupower kombinuje výrobnú škálu s inžinierskymi odbornými znalosťami, aby poskytoval konzistentnú kvalitu:

• Rozsah výroby:90 sád zariadení a nástrojov, vrátane zváracích výrobných liniek, píl, dierovacích lisov, ťahacích stolov a žíhacích pecí
• Zakladajúca odbornosť:Spoluzakladateľ pán Gao Qiang, líder v odvetví s predchádzajúcimi skúsenosťami v rebríčku Fortune 500, uznávaný ako benchmarkový talent v oblasti vedy a techniky v Changshu v roku 2019 a inovačný talent v roku 2020 Jiangsu
• Duševné vlastníctvo:2 patenty na vynálezy, 15 patentov na dizajn a 16 patentov na úžitkové vzory
• Osvedčené partnerstvá:Dlhodobé dodávateľské zmluvy so spoločnosťami Sanhua, Danfoss a Pankl

Prípadová štúdia aplikácie: Komerčná kancelárska veža HVAC Retrofit

Projekt:45-poschodová obchodná kancelárska veža, Shanghai CBD

výzva:Správa budovy potrebovala vymeniť zastarávajúce zberače kondenzátorov v 12 strešných jednotkách HVAC, ktoré obsluhujú 2 milióny štvorcových stôp kancelárskych priestorov. Požiadavky zahŕňajú:

• Drop-in kompatibilita s existujúcou infraštruktúrou chladičov
• 20+ ročná konštrukčná životnosť pri nepretržitej prevádzke
• 8-týždňový časový harmonogram dodania, aby sa minimalizovalo prerušenie nájomníkov

Riešenie:Sinupower dodávaný 480 vlastných komerčných HVAC systémov kondenzátorových hlavových rúrok s:

• Vlastný D-profil zodpovedajúci existujúcim rozmerom hlavičky
• Zliatina 3003 so zvýšenou odolnosťou proti korózii
• Zrýchlené 4-týždňové obrábanie + 3-týždňová výroba
• 100% rozmerová kontrola so správami Cpk

výsledok:

• Hlavičky boli doručené 1 týždeň pred plánovaným termínom
• Žiadne problémy s montážou počas inštalácie
• Vlastník budovy oznámil 8% zlepšenie COP systému po inštalácii
• Zabezpečená zmluva na dodávku pre 3 ďalšie budovy v portfóliu

Často kladené otázky: Súrcing a inžiniering hlavičky kondenzátora typu D

Aká je typická dodacia lehota pre vlastné komerčné rúrky zberača kondenzátora HVAC systému?

Štandardná výroba nástrojov na mieru trvá 4-6 týždňov. Výroba vzorky začína 1-2 týždne po schválení nástroja.

Aké hliníkové zliatiny sa používajú pre kondenzátorové hlavice typu D?

Medzi zliatiny jadra patria 3003, 3102, X362, 1100, 1197 a 1297. Zliatiny na pokrytie zahŕňajú 4045, 4343, 4043 a 7072.

Aký je rozdiel medzi rúrkami typu D a okrúhlymi hlavovými rúrami?

Rúry typu D ponúkajú vynikajúcu oblasť kontaktu s rebrami a rovnomernejšiu distribúciu chladiva v porovnaní s kruhovými rúrami. Plochá časť v tvare D umožňuje povrchový kontakt s rebrami kondenzátora, čím sa maximalizuje účinnosť prenosu tepla.

Aké certifikácie vlastní Sinupower?

Sinupower je certifikovaný podľa IATF 16949, ISO 9001:2015, ISO 14001:2015 a ISO 45001:2018.

Ako Sinupower zabezpečuje konzistenciu medzi jednotlivými dávkami pre veľké komerčné projekty?

Ako zariadenie s certifikáciou IATF 16949 udržujeme Cpk ≥ 1,67 na všetkých kritických rozmeroch. In-line laserové meranie kontroluje hrúbku steny a vonkajšie rozmery každých 0,5 metra počas celej výrobnej série. Všetky údaje sú zaznamenávané a vysledovateľné do jednotlivých šarží, čím je zabezpečená konzistentnosť v tisíckach jednotiek.

Aká je dodacia lehota pre núdzové náhradné objednávky?

V prípade núdzových komerčných výmen HVAC ponúkame urýchlenú výrobu nástrojov do 3 týždňov (štandardne 4-6 týždňov) a výrobu vzoriek do 1 týždňa. Plná výroba môže začať ihneď po schválení vzorky. Kontaktujte náš obchodný tím pre núdzovú službu.

Aká je očakávaná životnosť týchto hlavíc v komerčných aplikáciách HVAC?

Naše potrubia zberača kondenzátorov v komerčnom systéme HVAC sú navrhnuté na 20+ rokov nepretržitej prevádzky v komerčných aplikáciách. Overujeme to prostredníctvom zrýchlených testov tepelného cyklovania a testovania odolnosti proti korózii. Hrúbka steny je navrhnutá s bezpečnostnou rezervou proti tlaku a tepelnej únave.
