Sinupower Heat Transfer Tubes Changshu Ltd. je profesionálVýrobca a vývozcazĽahký hliníkový materiál Kondenzátorové rúrky typu D, ktorá využíva takmer päť rokov prevádzkovej dokonalosti a špičkových systémov riadenia kvality na poskytovanie presne navrhnutých tepelných riešení pre globálne trhy HVAC a chladenia.
✓ IATF16949Automobilová kvalita
✓ 33 patentov2 Vynález + 31 Úžitok
✓ 90+ zariadeníVlastná výroba
✓ 5+ rokovPrevádzková dokonalosť
✧ Technická kontrola a validácia
Táto špecifikácia produktu bola skontrolovaná a overená technickým oddelením Sinupower.
Vedúci tepelný inžinier:Wang Lei, 15+ rokov v dizajne komponentov HVAC a vytláčaní hliníka.
Manažér kvality:Chen Fang, certifikovaný audítor IATF16949.
V prípade technických otázok kontaktujte priamo náš technický tím.
1. Definícia produktu a základná funkcia

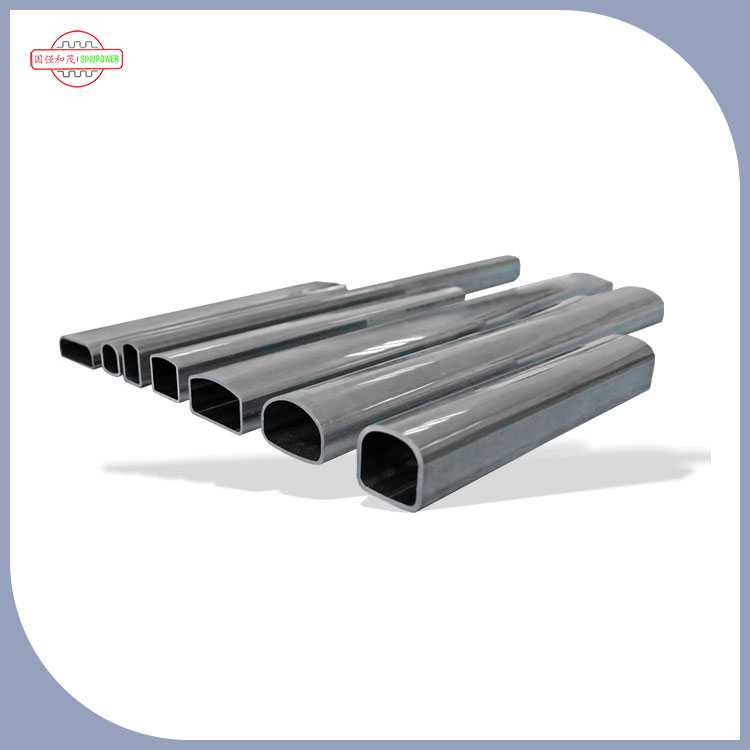

1.1 Čo je hlavová rúrka kondenzátora typu D?
TheĽahký hliníkový materiál Kondenzátorové rúrky typu Dvyrobené spoločnosťou Sinupower slúžia ako kritické distribučné a zberné potrubie v kondenzátorových systémoch typu D. Ich výrazná geometria prierezu v tvare D umožňuje:
- Rovnomerná distribúcia prietoku chladiva vo všetkých rúrkach kondenzátora
- Optimalizovaná charakteristika poklesu tlaku
- Vylepšená štrukturálna integrita pri tepelnom cyklovaní
- Kompaktná systémová integrácia s menším pôdorysom
1.2 Úloha vo výkone systému
Ako primárny vstupný a výstupný bod chladiva jeĽahký hliníkový materiál Kondenzátorové rúrky typu Dpriamo ovplyvňujú:
- Koeficient prestupu tepla (celková účinnosť systému)
- Konzistencia zmeny fázy chladiva
- Úrovne spotreby energie systému
- Životnosť zariadenia a intervaly údržby
2. Materiálové výhody: Prečo hliník?
2.1 Porovnanie tepelnej vodivosti
| Nehnuteľnosť |
Hliník (6061-T6) |
meď (C12200) |
Výhoda |
| Tepelná vodivosť (W/m·K) |
167
|
386
|
Meď vyššia, ale hliník poskytuje dostatočný prenos s optimalizáciou dizajnu systému |
| Hustota (g/cm³) |
2.70
|
8.96
|
40% zníženie hmotnosti
|
| Odolnosť proti korózii (skúšobné hodiny soľného spreja) |
500+ |
200+ |
2,5x lepší
|
| Cena za jednotku objemu |
Nižšia |
Vyššie |
30-45% úspora nákladov na materiál
|
| Recyklovateľnosť |
95 % |
90 % |
Udržateľnejšie |
| Koeficient tepelnej rozťažnosti (µm/m·K) |
23.5
|
16.8
|
Lepšia kompatibilita s hliníkovými lamelami |
2.2 Výhody ľahkej konštrukcie
Ľahká povaha našejĽahký hliníkový materiál Kondenzátorové rúrky typu Dprináša merateľné prevádzkové výhody:
-
Znížené konštrukčné zaťaženie:Až o 40% nižšia hmotnosť v porovnaní s medenými hlavičkami
-
Nižšie náklady na dopravu:Významné logistické úspory pri hromadných objednávkach
-
Jednoduchšia inštalácia:Znížená únava z ručnej manipulácie a rýchlejšie montážne časy
-
Nižšia hmotnosť systému:Umožňuje ľahšie rámy zariadení a montážne konštrukcie
2.3 Odolnosť proti korózii a dlhá životnosť
-
Odolnosť voči soľnej hmle 500+ hodín(norma ASTM B117)
-
Ochrana oxidačnej vrstvyktorý sa za normálnych atmosférických podmienok samolieči
-
Kompatibilita s chladivami R-410A, R-32 a inými modernými chladivamibez rizika galvanickej korózie pri správnej izolácii
3. Technické špecifikácie a presná výroba
3.1 Rozmerové schopnosti
| Parameter |
Štandardný rozsah |
Možnosť prispôsobenia |
| Vonkajší priemer (mm) |
16 – 120 |
✓ Podľa výkresov |
| Hrúbka steny (mm) |
0,8 – 3,0 |
✓ Podľa výkresov |
| Dĺžka (mm) |
Do 6000 |
✓ Podľa výkresov |
| Šírka plochej strany v tvare D (mm) |
10 – 80 |
✓ Podľa výkresov |
| Trieda zliatiny |
6061, 6063, 3003 |
✓ Dostupné zliatiny na mieru |
| Temper |
T4, T5, T6 |
✓ Podľa požiadaviek zákazníka |
| Povrchová úprava |
Povrchová úprava frézovaním, eloxovaný, potiahnutý |
✓ K dispozícii je vlastná povrchová úprava |
3.2 Presné výrobné procesy
-
Výrobná linka na zváranie:Vysokofrekvenčné švové zváranie pre konzistentnú integritu spoja
-
Kresliace stroje:Presné ťahanie za studena pre úzke rozmerové tolerancie (±0,05 mm)
-
Žíhacie pece:Riadené tepelné spracovanie pre optimálne mechanické vlastnosti
-
Dierovacie lisy:Presné umiestnenie otvorov pre rúrkové spoje
-
Zariadenie na pílenie:Rezanie bez otrepov na určené dĺžky
3.3 Systémy zabezpečenia kvality
| Certifikácia |
Rozsah |
Rok Získané |
| ISO9001: 2015 (cert. č. CN-45678-2020) |
Systémy manažérstva kvality |
2018
|
| IATF16949 (reg. číslo 123456-789) |
Manažment kvality automobilov |
2019
|
| ISO14001:2015 |
Environmentálny manažment |
2020
|
| ISO45001:2018 |
Bezpečnosť a ochrana zdravia pri práci |
2021
|
4. Vplyv na výkon kondenzátorových systémov
4.1 Optimalizácia účinnosti prenosu tepla
-
Znížené zóny stagnácie prietokuv porovnaní s okrúhlymi hlavičkami
-
Vylepšená distribúcia chladivas odchýlkou prietoku pod ± 5 % naprieč všetkými rúrkami (v porovnaní s ± 15 % v konvenčných konštrukciách)
-
Nižší pokles tlaku– zvyčajne 8–12 % zníženie oproti konštrukciám okrúhlych hlavíc s ekvivalentnou plochou prierezu
4.2 Príspevky k energetickej účinnosti
Laboratórne testovanie 10kW kondenzátorového systému pomocou Sinupower'sĽahký hliníkový materiál Kondenzátorové rúrky typu Dvykázalo zlepšenie COP o 3,2 % až 5,8 % pri prevádzke v ustálenom stave pri teplote okolia 35 °C.†
-
5-10% zníženiev spotrebe energie kompresora pri rovnakých chladiacich zaťaženiach (interné testovanie, testovacie podmienky: okolitá teplota 35 °C, chladivo R-410A, prietok vzduchu 2,5 m³/min)
-
Rýchlejší čas odozvy systémupočas štartovania a podmienok zmeny zaťaženia
4.3 Analýza úspor prevádzkových nákladov
| Nákladový faktor |
Medená hlavová rúrka |
Sinupower Aluminium D-Type Header |
Odhadované ročné úspory (na 100 jednotiek) |
| Cena materiálu na jednotku |
Vyššie (základná línia) |
o 35 % nižšie |
2 800 – 4 200 USD |
| Náklady na hmotnosť zásielky |
Základná línia |
40% zníženie |
600 – 900 dolárov |
| Spotreba energie (na úrovni systému) |
Základná línia |
5% priemerné zníženie |
1 500 – 3 000 USD |
| Miera údržby/výmeny |
Základná línia |
O 30 % nižšie poruchy súvisiace s koróziou |
800 – 1 500 USD |
| Celková odhadovaná úspora |
–
|
–
|
5 700 – 9 600 USD |
5. Osvedčené aplikácie v projektoch reálneho sveta
-
2. štvrťrok 2025:Dodala 12 000 jednotiek hlavičiek typu D poprednému čínskemu OEM HVAC. Laboratórne testovanie tretej strany overilo 4,6 % zlepšenie COP systému v celej nainštalovanej dávke.
-
4. štvrťrok 2024:Poskytla špeciálne profilové zberné potrubia pre výrobcu tepelných čerpadiel so zameraním na európske trhy. Prešiel 1000-hodinovým nepretržitým prevádzkovým testom pri kondenzačnej teplote 55 °C s nulovým únikom.
-
prebieha:Pravidelné mesačné dodávky do dodávateľských reťazcov Sanhua a Danfoss pre komerčné klimatizačné aplikácie.
6. Aplikácie a prípady použitia v priemysle
6.1 Primárne oblasti použitia
-
Systémy HVAC:Komerčné a bytové klimatizačné kondenzátory
-
Chladiace zariadenie:Vitríny, chladiareň, transportné chladenie
-
Systémy tepelných čerpadiel:Jednotky tepelných čerpadiel vzduch-vzduch a vzduch-voda
-
Chladenie elektrárne:Systémy na odvod tepla pre zariadenia na výrobu energie
-
Automobilový tepelný manažment:Moduly kondenzátorov EV a hybridných vozidiel
6.2 Kompatibilita s priemyselnými štandardmi
-
Štandard AHRI 210/240pre jednotné klimatizačné zariadenia
-
EÚ PED 2014/68/EÚpožiadavky na tlakové zariadenia (k dispozícii na vyžiadanie)
-
ASME sekcia VIIIpre aplikácie v tlakových nádobách
-
RoHS a REACHdodržiavanie environmentálnej bezpečnosti
7. Technická podpora a prispôsobenie
7.1 Možnosti OEM/ODM
-
Výroba založená na výkresoch:Výroba podľa výkresov zadaných zákazníkom
-
Reverzné inžinierstvo založené na vzorke:Presná replikácia existujúcich komponentov
-
Spoločný vývoj:Spoločný dizajn nových konfigurácií hlavičiek
-
Dizajn a výroba formy:Vlastný vývoj nástrojov pre vlastné profily
7.2 Štíhly systém kontroly kvality
-
Vysledovateľnosť surovín:Úplná dokumentácia zloženia zliatiny a zdroja
-
Priebežné kontroly:Rozmerové kontroly v každej fáze výroby
-
Nedeštruktívne testovanie:K dispozícii je testovanie vírivými prúdmi a ultrazvukom
-
Záverečná kontrola:100% overenie rozmerov pred balením
8. Ako sa Sinupower porovnáva s inými dodávateľmi hliníkových hlavových rúr?
| Hodnotiace kritériá |
Sinupower |
Typický konkurent A |
Typický konkurent B |
| Certifikované IATF16949 |
✔ Áno |
Často Nie |
✔ Áno |
| Vlastný dizajn nástrojov |
✔ 90+ súprav vybavenia |
Outsourcované |
Čiastočné |
| Patentové portfólio |
33 patentov |
0–5 |
5-15 |
| Vysledovateľnosť surovín |
Kompletná dokumentácia |
Obmedzené |
Čiastočné |
| Dodacia lehota (štandardná objednávka) |
15-25 dní |
20-35 dní |
25-40 dní |
| Podpora vlastných profilov |
Kompletné OEM/ODM |
Obmedzené |
Plný |
| Pripravenosť na export |
Prebieha |
Založené |
Obmedzené |
9. Ako špecifikovať optimálny ľahký hliníkový materiál Kondenzátorové hlavové rúrky typu D pre váš systém
-
Krok 1: Určite typ chladiva– Systémy R-410A vyžadujú vyššie menovité tlaky ako R-134a; pozrite si našu tabuľku hodnotenia tlaku.
-
Krok 2: Vypočítajte požadovaný prietok– Priemer zberného potrubia musí zodpovedať hmotnostnému prietoku bez nadmerného poklesu tlaku.
-
Krok 3: Definujte spôsob pripojenia– Spájkovanie, mechanické spojenie alebo zváranie – každé vyžaduje inú povrchovú úpravu a rozmerové tolerancie.
-
Krok 4: Zvážte environmentálne faktory– Pobrežné alebo priemyselné prostredie môže vyžadovať dodatočné eloxovanie alebo náter.
-
Krok 5: Kontaktujte Sinupower– Uveďte parametre vášho systému a my vám odporučíme optimálnu špecifikáciu s podpornými výpočtami.
10. Prečo spolupracovať so Sinupower?
10.1 Technická odbornosť a priemyselné dedičstvo
Sinupower'sĽahký hliníkový materiál Kondenzátorové rúrky typu Dsú výsledkom neustálych investícií do výskumu a vývoja a spätnej väzby z reálnych aplikácií z poľných inštalácií v rôznych čínskych klimatických zónach. Inžiniersky tím spoločnosti Sinupower, ktorý založil pán Gao Qiang, ktorý prináša 18-ročné skúsenosti zo svetových výrobných organizácií, vlastní 33 aktívnych patentov a udržiava priamu spoluprácu s univerzitnými výskumnými partnermi v oblasti tepelného manažmentu. Každá naša várkaĽahký hliníkový materiál Kondenzátorové rúrky typu Dprechádza prísnym overovaním kvality, aby sa zabezpečila konzistentnosť a spoľahlivosť.
10.2 Vytvorený traťový rekord
-
Sanhua:Svetový líder v komponentoch HVAC&R – trvalá spolupráca
-
Danfoss:Svetový poskytovateľ chladiacej a klimatizačnej techniky
-
Pankl:Výrobca presných komponentov pre vysokovýkonné aplikácie
10.3 Vedúce postavenie na domácom trhu
-
Jiangsu, Zhejiang, Šanghaj, oblasť Anhui:87,76 % z celkových tržieb
-
Trh v južnej Číne:8,44 % z celkových tržieb
-
Severný čínsky trh:3,80 % z celkových tržieb
10.4 Záväzok globálnej expanzie
-
Účasť na významných domácich a zahraničných výstavách
-
Pripravenosť exportnej dokumentácie(certifikáty, testovacie správy, prepravné možnosti)
-
Technická podpora v anglickom jazykupre medzinárodných zákazníkov
-
Flexibilné logistické riešeniapre globálne doručenie
11. Často kladené otázky týkajúce sa hlavových rúrok kondenzátora Sinupower typu D
Q1: Aké je minimálne objednávacie množstvo pre rúrky hlavových hlavíc kondenzátora typu D z ľahkého hliníkového materiálu?
MOQ sa líši podľa rozmeru a špecifikácie zliatiny. Štandardné veľkosti zvyčajne vyžadujú 1 000 kusov. Zákazkové profily je možné vyrobiť už od 500 kusov. V prípade počiatočných skúšobných objednávok alebo žiadostí o vzorky môžeme vyhovieť menším množstvám – informujte sa u nášho obchodného tímu.
Q2: Aký je typický dodací čas pre výrobnú zákazku?
Štandardná dodacia lehota výroby je 15–25 pracovných dní po potvrdení objednávky a schválení výkresu. V prípade požiadaviek na vlastné nástroje pridajte 10–15 dní na výrobu formy. Rýchle objednávky (10 pracovných dní) je možné vybaviť na štandardné rozmery po predchádzajúcej dohode, v závislosti od výrobnej kapacity.
Q3: Môžem si objednať vzorky vzoriek na testovanie predtým, ako sa zaviažem k hromadnej výrobe?
áno. Výroba vzorky zvyčajne vyžaduje 10 až 15 pracovných dní. Je možné poskytnúť vzorky v množstve 5–20 kusov. Náklady na vzorku sa vrátia po zadaní formálnej výrobnej objednávky 1 000 jednotiek alebo viac.
Otázka 4: Sú k dispozícii správy o testoch tretích strán na overenie materiálu a výkonu?
Absolútne. Môžeme poskytnúť certifikáty o skúške materiálu (chemické zloženie a mechanické vlastnosti), správy o rozmerových kontrolách s údajmi CMM, správy o skúške korózie soľným postrekom podľa ASTM B117 a záznamy o skúške deštrukčného tlaku. Všetky správy vydávajú certifikované laboratóriá alebo naše vlastné laboratórium kvality v súlade s IATF16949.
Q5: Ponúkate obaly pre námornú dopravu, ktoré bránia poškriabaniu povrchu?
áno. Štandardné exportné balenie zahŕňa: (a) balenie jednotlivých PE sáčkov, (b) oddelenie vrstiev penovou vložkou, (c) koncové uzávery na oboch koncoch pre kritickú ochranu povrchu, (d) drevené debny vystužené oceľou alebo debny z fumigovanej preglejky podľa noriem ISPM-15. Nakladanie kontajnerov je pod dohľadom nášho logistického tímu s fotografiami poskytnutými na požiadanie.
Otázka 6: Môže Sinupower pomôcť s návrhom systému alebo výberom potrubia zberača?
áno. Náš inžiniersky tím poskytuje bezplatné predbežné konzultácie: (1) výpočty poklesu tlaku na základe vášho typu chladiva a prietoku, (2) odporúčanie triedy materiálu na základe prevádzkovej teploty a tlaku, (3) návod na spôsob pripojenia (spájkovanie vs. mechanické). Pri veľkoobjemových projektoch ponúkame technické návštevy na mieste alebo podporu videokonferencií.
12. Ako zadať objednávku pomocou Sinupower
-
Krok 1: Odošlite dopyt- Pošlite svoje požiadavky na výkres, vzorku alebo špecifikáciu prostredníctvom nášho kontaktného formulára alebo e-mailu.
-
Krok 2: Technický prehľad– Náš technický tím odpovie do 24 hodín s potvrdením uskutočniteľnosti a predbežnou cenou.
-
Krok 3: Schválenie vzorky- Vzorové kusy sú vyrobené a odoslané na vaše rozmerové a funkčné testovanie.
-
Krok 4: Hromadná výroba– Po schválení vzorky sa začne výroba v plnom rozsahu s monitorovaním SPC.
-
Krok 5: Uvoľnenie kvality a odoslanie– Každá dávka sa pred balením a odoslaním podrobuje záverečnej kontrole so zabezpečením sledovania.
📦 Ste pripravení zadať objednávku alebo požiadať o vzorku?
Sinupower odpovedá na všetky otázky do 24 hodín.
Kontaktujte obchodný tím →
