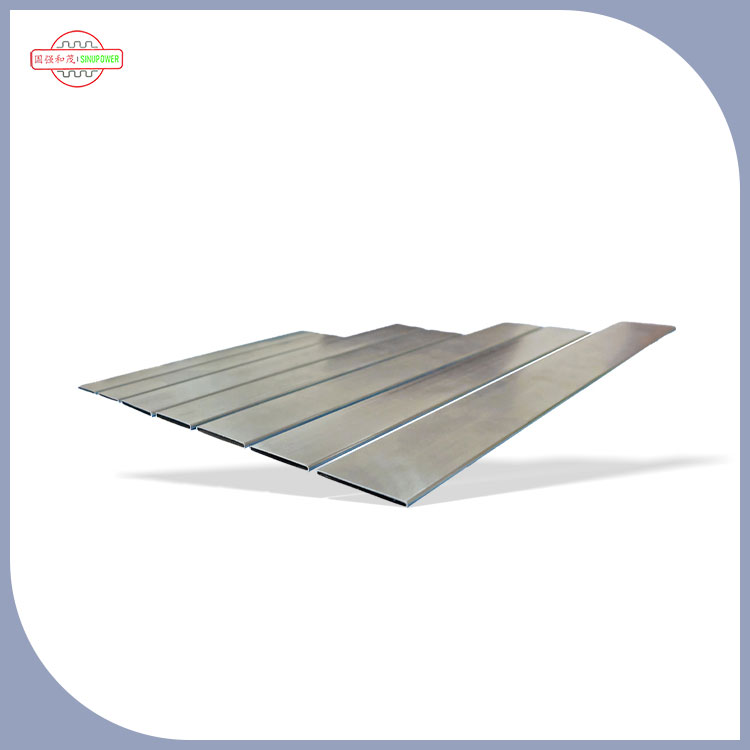

Prečo sú ploché oválne rúrky inteligentnou inováciou pre kompaktné a vysokovýkonné chladenie?

Ak ste sa niekedy pokúsili dosiahnuť tvrdší cieľ odvádzania tepla bez zvýšenia hrúbky jadra radiátora (alebo nákladov na kusovník), pravdepodobne ste narazili na rovnaké bolesti hlavy: nedostatočná plocha, príliš veľký pokles tlaku, nekonzistentné rozmery trubice, problémy s väzbou plutiev po spájkovaní a scenár nočnej mory – zlyhania na poli spôsobené netesnosťami. Ploché oválne rúrkysa často vyberajú tak, aby riešili presne tieto obmedzenia, ale iba vtedy, keď geometria, výrobná metóda a kontroly kvality zodpovedajú aplikácii.

Abstraktné

Obsah

Obrys

1. Body bolesti:
   • Tepelné prekážky v stiesnených priestoroch
   • Konflikty poklesu tlaku a cieľového prietoku
   • Netesnosti, chyby spájkovania a nekonzistentné rozmery
2. Geometria:
   • Vylepšenia povrchovej plochy a kontaktu s plutvami
   • Výhody balenia v tenkých jadrách
   • Kompromisy: integrita švov, čistota a kontrola tolerancie
3. špecifikácia:
   • Nevyhnutné popisky výkresov
   • Výber materiálu a korózie
   • Požiadavky na testovanie, ktoré znižujú zlyhania v teréne
4. Prevedenie:
   • Kontrolné body kontroly kvality a akceptačné kritériá
   • Tabuľka režimov zlyhania pre triedenie hlavných príčin
   • Kontrolný zoznam RFQ na skrátenie času odberu vzoriek

Kupujúci bolesti bodov ploché oválne rúrky adresu

Väčšina problémov so zdrojmi a dizajnom okolo rúrok chladiča nie sú „záhady“ – sú to predvídateľné kolízie medzi výkonnostné ciele a limity balenia.Ploché oválne rúrkyzobraziť sa na užšom zozname, keď to kupujúci potrebujú vyriešiť jeden (alebo viac) z týchto bolestivých bodov:

• Nedostatočný prenos tepla v dostupnej hrúbke jadra:potrebujete efektívnejšiu interakciu povrchu s rebrami bez toho, aby ste radiátor prehĺbili.
• Prietokové ciele bojujúce proti poklesu tlaku:zlepšený tepelný výkon neznamená nič, ak čerpadlo nedokáže udržať požadovaný prietok.
• Zníženie hmotnosti:najmä v automobilovom priemysle a systémoch mobility, kde sa spochybňuje každý gram.
• Riziko úniku a záruka:kvalita švu, kompatibilita spájkovania a čistota môžu spôsobiť alebo narušiť spoľahlivosť.
• Problémy s výrobným výnosom:rozmerové variácie spôsobujú chybné prispôsobenie plutiev, medzery pri spájkovaní a šrotové hroty.
• Korózne a zmiešané kovové zostavy:galvanické páry a zlá príprava povrchu urýchľujú poruchy v drsnom prostredí.

Praktický postreh:Ploché oválne rúrkymôžu byť silným riešením, ale „neopravujú“ kvalitu resp návrh systému. Odmeňujú dobrú špecifikáciu a trestajú vágne nákupy.

Čo sa zmení, keď sa trubica stane „plochým oválom“

„Plochý oválny“ profil nie je len kozmetický – mení spôsob, akým sa rúrka spája s rebrami, ako vzduch prúdi jadrom, a ako sa teplo presúva z chladiacej kvapaliny do vonkajšieho prostredia.

• Efektívnejšia oblasť kontaktu s plutvami:Plochejšie strany vo všeobecnosti poskytujú konzistentnejšiu oblasť spojenia ako okrúhla trubica, čo môže pomôcť pri tepelných cestách, keď je dizajn plutvy správne prispôsobený.
• Lepšie balenie v tenkých jadrách:profil môže pomôcť dizajnérom prispôsobiť viac radov rúrok alebo optimalizovať rozstup rebier bez toho, aby sa zväčšila zostava.
• Potenciál na zlepšenie výkonu na strane vzduchu:v závislosti od geometrie rebier a lamiel možno zlepšiť prenos tepla na strane vzduchu pri zachovaní regulovateľného odporu prúdenia vzduchu.
• Väčšia citlivosť na toleranciu a integritu švu:výhody rýchlo zmiznú, ak sa hrúbka steny alebo kvalita švu v jednotlivých častiach líši.

Ako špecifikovať ploché oválne rúrky bez nákladného premiestňovania tam a späť

Ak vaša RFQ hovorí „plochá oválna trubica pre radiátor“, dostanete desať úvodzoviek a jedenásť interpretácií. Najrýchlejší spôsob rezu riziko je špecifikovať, čo skutočne riadi výkon a spoľahlivosť.

Kontrolný zoznam špecifikácií môžete vložiť do RFQ

• Rozmery trubkového profilu:hlavná os, vedľajšia os a polomer rohu (priložte nákres alebo náčrt prierezu).
• Hrúbka steny a tolerancia:zahŕňajú cieľovú hrúbku a prijateľné variácie.
• Dĺžka, tolerancia rezu a koncový stav:kontrola otrepov, pravouhlosť konca a požiadavky na manipuláciu.
• Materiál a teplota:špecifikovať rodinu hliníkových zliatin alebo požadované vlastnosti (tepelná vodivosť, odolnosť proti korózii, tvárnosť).
• Metóda švu/zvaru:definujte, či je rúrka zváraná a aké schválenie švu sa vyžaduje (vizuálne + skúška tesnosti + pevnosť).
• Stav povrchu:požiadavky na čistotu pri spájkovaní, plus akékoľvek potreby náteru alebo povrchovej úpravy.
• Prevádzkové podmienky:typ chladiacej kvapaliny, maximálny tlak, tlakové impulzy, teplotný rozsah a korózne prostredie.
• Testy kvality a záznamy:metóda skúšky tesnosti, plán odberu vzoriek, sledovateľnosť a formát správy o inšpekcii.
• Balenie a manipulácia:antideformačné balenie, ochrana proti vlhkosti a kritériá poškodenia pri dodaní.

Praktická tabuľka „must-ask“ pre kupujúcich

Kontrola kvality, ktorá skutočne zabraňuje únikom a šrotu

Kupujúci často počujú „prísnu kontrolu kvality“ v každej cenovej ponuke. Rozdiel je v tom, či je kontrola kvality viazaná na prevenciu zlyhania. PrePloché oválne rúrky, medzi najzmysluplnejšie kontrolné body zvyčajne patria:

• Overenie prichádzajúceho materiálu:konzistentná zliatina/temper a sledovateľnosť znižujú variabilitu po prúde.
• Kontrola rozmerov počas procesu:stabilita profilu počas tvárnenia a zvárania je základom výnosu.
• Monitorovanie švov:kontinuita švu, konzistencia prieniku zvaru a povrchové chyby sú skorými indikátormi rizika úniku.
• Testovanie tesnosti:tlakové skúšky netesnosti vzduchu (alebo ekvivalent) zachytia chyby pred odoslaním.
• Kontroly čistoty a zvyškov:obzvlášť dôležité, keď je vaším ďalším krokom spájkovanie alebo spájanie na báze taviva.
• Kontrola balenia:tenkostenné rúrky sa ľahko deformujú; poškodenie pri preprave sa počas montáže stáva skrytým šrotom.

Bežné zlyhania a ako im predchádzať

Keď radiátor zlyhá, je často obviňovaná trubica – ale hlavnou príčinou môžu byť medzery v špecifikáciách, nekompatibilita spájkovania, poškodenie pri manipulácii alebo korózia zo zmiešaného kovového dizajnu. Táto tabuľka vám pomôže rýchlo vyriešiť problémy.

Kde najlepšie fungujú ploché oválne rúrky

Ploché oválne rúrkysa bežne používajú, keď potrebujete vysoký tepelný výkon v kompaktnom jadre a môžete ho ovládať proces výroby a spájania. Typické oblasti vhodné na tento účel zahŕňajú:

• Automobilové chladiče:vyváženie odvádzania tepla, hmotnosti, obmedzení balenia a konzistencie objemu výroby.
• Vykurovacie jadrá a výmenníky tepla HVAC:kompaktné zostavy s vysokými požiadavkami na odolnosť proti úniku a opakovateľnosť.
• Priemyselné chladiace systémy:kde na stabilnom výkone a dlhej životnosti záleží viac ako na najnižších počiatočných nákladoch.
• Špeciálne chladiace aplikácie:keď profil rúrky pomáha prispôsobiť sa jedinečnej štruktúre plutvy alebo dráhe prúdenia vzduchu.

Najlepšie projekty liečiaPloché oválne rúrkyako súčasť systému – nie ako tovar. Toto myslenie je to, čo bráni "lacná trubica, drahé zlyhanie."

Ako pracovať s dodávateľom ako inžinier, nie gambler

Spoľahlivý dodávateľský vzťah začína spoločným technickým jazykom. Tu je jednoduchý pracovný postup, ktorý znižuje cykly vzorkovania:

1. Zdieľajte jednoduchý nákres včas:prierez, tolerancie, dĺžku a koncový stav.
2. Definujte akceptačné testy:metóda skúšky tesnosti a kritériá vyhovieť/nevyhovieť pred uvedením cenovej ponuky, nie po skúške.
3. Zarovnanie pri procese spájania:spájkovanie, zváranie alebo iné montážne kroky, ktoré ovplyvňujú stav a čistotu povrchu.
4. Požiadajte o malú pilotnú dávku:postaviť niekoľko jadier a overiť: netesnosť, tlak, tepelnú a rozmerovú stabilitu.
5. Očakávania vysledovateľnosti zámku:značenie šarží alebo dokumentácia šarží umožňuje analýzu základných príčin.

Ak hodnotíte dodávateľov, pomôže vám vybrať si dodávateľa, ktorý sa už skôr zameriava na výrobu teplonosných rúrok "všeobecné kovové rúrky." napr.Sinupower Heat Transfer Tubes Changshu Ltd. umiestňuje svoju výrobu okolo riešenia rúr radiátorov a výmenníkov tepla, vrátane formátov plochých oválnych a zváraných rúr používaných v chladiacich systémoch. Najpraktickejší dôvod, prečo na tom záleží, je jednoduchý: tímy, ktoré žijú v tomto výklenku, majú tendenciu chápať skutočné spôsoby zlyhania (úniky, problémy s lepením, deformácia) a postavte ich QC tak, aby im zabránili.

FAQ

Q1:Ploché oválne rúrky vs okrúhle rúrky pre radiátory?

Ploché oválne profily sa často vyberajú pre efektívnosť balenia a výhody kontaktu s plutvami v kompaktných jadrách, zatiaľ čo okrúhle rúrky môžu byť jednoduchšie v niektorých výrobných nastaveniach. Najlepšia voľba závisí od vášho dizajnu plutiev, priestorových obmedzení a konzistencie, ktorú môžete držať naprieč výrobnými šaržami.

Q2:Zvárané ploché oválne rúrky pre radiátory?

Zvárané konštrukcie môžu poskytnúť vysoký výkon, keď je integrita švu prísne kontrolovaná a overená testovaním tesnosti. Ak váš systém vidí vysokotlakové cyklovanie, uistite sa, že kritériá prijatia švov a testovacie metódy sú jasne definované v špecifikácii nákupu.

3. otázka:Čo zahrnúť do RFQ pre ploché oválne rúrky?

Minimálne: rozmery profilu s toleranciami, hrúbka steny, požiadavky na materiál, metóda a kritériá tesnosti, čistota požiadavky na spájkovanie a požiadavky na balenie/manipuláciu, aby sa zabránilo deformácii.

4. otázka:Ako znížiť netesnosti po spájkovaní?

Zamerajte sa na čistotu, kompatibilitu stavu povrchu s vaším procesom spájkovania, stabilné rozmery rúr (pre konzistentné uloženie rebier), a testovanie tesnosti v súlade s vašou výrobnou realitou – nielen všeobecné vyhlásenie „kontrola kvality prešla“.

5. otázka:Úvahy o korózii pre ploché oválne rúrky?

Riziko korózie závisí od prostredia, chémie chladiacej kvapaliny a rozhraní zmiešaných kovov. Zosúlaďte výber zliatiny a akúkoľvek stratégiu povlakovania so skutočnými prevádzkovými podmienkami a ujasnite si, či vaša aplikácia zahŕňa vystavenie soli, vlhkosti alebo agresívnym médiám.

Uzavretie a ďalšie kroky

Ploché oválne rúrkymôže byť upgrade s vysokým pákovým efektom, keď potrebujete kompaktné balenie, lepší tepelný výkon a spoľahlivá konzistencia výroby -ale lenkeď sa zapíše špecifikácia rúry, integrita švu a kontrolné body kontroly kvality dostatočne jasne na odstránenie nejednoznačnosti.
